Перейти к публикации
Форум химиков на XuMuK.ru
snikers651

Жаростойкий гипсовый состав

Рекомендованные сообщения

Доброго времени суток!

Нужно решить одну задачку, которая никак не решается.

Задача- сделать емкость для сбора медицинских игл, которая в дальнейшем будет утилизироваться. Емкость должна быть прочной и выдерживать 200 градусов при 40 минутной выдержке, таковы условия ТЗ.

Путем нехитрых умозаключений пришли к выводу что проще всего сделать гипсоцементную смесь. Около недели подбирали состав для достижения нужных параметров. Основные- хорошая текучесть и прочность. В этом плане все получилось, итоговая емкость была достаточно прочная, при этом состав хорошо отливался в форму, а время расформовки всего 15 минут.



На 1 кг гипса приходится 200 гр цемента и 50 гр мраморной крошки+ 10 гр полипропиленовой фибры.

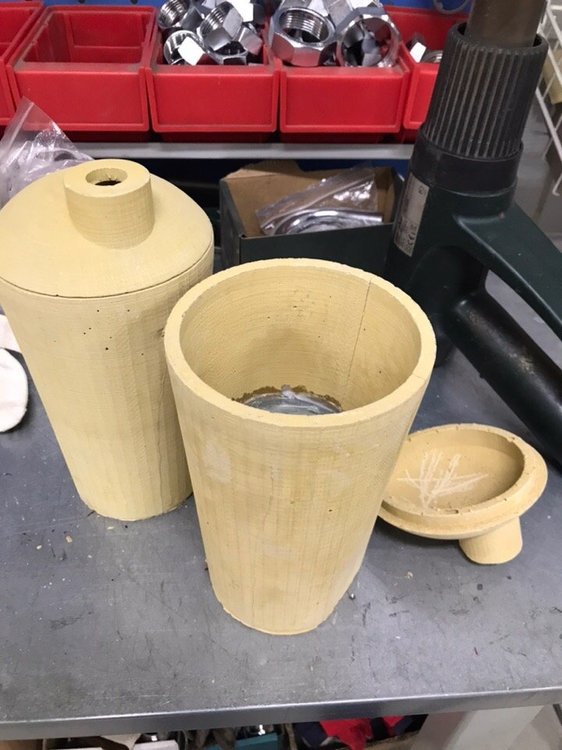

Задумка была такая, что мраморная крошка в скупе с фиброй поможет емкости выдержать данную температуру, но все четно... После одного цикла она стала похоже на печенье...



В самой чаше находятся гранулы Полипропилена (высоко ПТР-ные) и Азодикарбонамид. По задумке ПП плавиться и после (при далнейшем нагреве) Азодикарбонамид начинает разлагаться и все это дело пенится, и эта масса заполняет весь объем чаши.

Но, отдельно все замечательно работает, а вот в самой чаше нет, только верхушка расплавилась до образования корки, а внутри все также гранулы. И естественно, азодикарбонамид не сработал.

Тут выходит что наш материал как теплоизоляция сработал. Что тоже не на руку.



Совершенно иные материалы не подходят, из металла делать дорого, возможно, в рамках производства это будет дешево, но в рамках опытных образцов не очень(

Пластик тоже не подходит.

Наша емкость массой около 950 грамм, по себестоимости выходит около 20р.

Может у кого есть идеи как состав жаропрочным сделать?




Поделиться сообщением


Ссылка на сообщение

Похоже ваша фибра расплавилась и впиталась в гипс, который, в свою очередь, потерял связанную воду.



Любые пористые материалы будут работать как теплоизоляторы, и неважно, пластик это или гипс.



Сделайте стакан из двойной плотной фольги по типу форм для выпечки. Или закажите консервные банки на любом тарном заводе - это очень дешево. Это будет надежнее для иголок.



Используйте не гранулы, а порошкообразные термопласты. В голову ничего не идет кроме суспензионного ПВХ, но его нельзя в вашем случае из-за разложения.







Поделиться сообщением


Ссылка на сообщение
32 минуты назад, denisgrim сказал:

Похоже ваша фибра расплавилась и впиталась в гипс, который, в свою очередь, потерял связанную воду.



Любые пористые материалы будут работать как теплоизоляторы, и неважно, пластик это или гипс.



Сделайте стакан из двойной плотной фольги по типу форм для выпечки. Или закажите консервные банки на любом тарном заводе - это очень дешево. Это будет надежнее для иголок.



Используйте не гранулы, а порошкообразные термопласты. В голову ничего не идет кроме суспензионного ПВХ, но его нельзя в вашем случае из-за разложения.







Хорошая идея с банкой однако...

Вот такого плана и в крышке сделать иглосьемник. https://tarmet.ru/cat/lap338376549_.jpg.881e035143c7311a316990422652532b.jpg



Правда уже форму силиконовую для литья на свою голову сделали... килограмм 5 силикона, :an:.

Я в тихоря уехал с работы, дабы не выслушивать "поздравления" за проделанную работу)))

По факту, так проще, но и все просто как два пальца... банка, пластик и азодикарбонамид...

И особо изобретать ничего не нужно. Да и платить за работу мне в таком случае тоже ничего не нужно)  Руководитель такой, мол просто все- так тебе и делать ничего не пришлось...



Так что основной упор теперь на состав который будет внутри. По факту, что нам нужно, чтобы в банке изначально находился состав в очень малом количестве (чтобы было как можно больше места для игл), после забивания банки иглами, ставим все это дело в наш аппарат и жарим там при 200-210 градусах 40 минут, наш состав внутри должен заполнить весь свободный объем и изолировать все иголки, как то так...

Я на производство отдал пробники азодикарбонамида, все никак не могут подмешать его. Температура экструзии у них 190 градусов, Азодикар.... начинает реагировать при 200-205 градусах, не понимаю в чем у них проблема. Просто, если его так насыпать, то он всплывает и не очень равномерно распределяется, практически большая часть вникуда уходит.



По поводу порошков, есть ПП для ротационного формирования, но это прям экзотический вариант, а гранулы стоят всего 60-65р за кг.  И он высоко ПТР-ный, очень текучий.

Просто нужно хоть что-то свое сделать, а то взять готовые варианты не очень как-то...







Поделиться сообщением


Ссылка на сообщение

А гипс обратно в алебастр не превращается при потере воды? горячо гипсу! не любит он когда его греют - он теряет воду, а вместе с ней и все свои свойства связующего

Поделиться сообщением


Ссылка на сообщение

1. А просто дырочка в крышке не будет работать как иглосъемник?


2. залить иглы монтажной пеной или тем же гипсом нельзя?  Впрочем, такое не продашь.





3. Как потом эти иглы будут в природе на свалке разлагаться? Банка разрушится, и мы получим пластиковую губку с иглами во все стороны?! Губка тоже быстро развалится.



4. Как будете рассчитывать количество пены при неизвестном количестве иголок, прочего мусора и тд? Люди будут набивать банки до упора в целях экономии.  А когда горячаа пластиковая пена в печке полезет во все щели? А если в печку поставят банку плотно закрытую, или дырочка забьется? Будет бомба со шрапнелью!



5.  Или сразу кидать иглы в стеклянную банку и раствор кислоты или щелочи. Можно сухое в банке, требующее долива воды при вводе в эксплуатацию. Будет гидролиз органики и коррозия металла (и банки тоже). Плюс газообразование.



6. Я бы предпочел чтобы у меня на столе стояла банка со сразу деактивированными иглами, а не гепатитная копилка-бомба. И уж тем более не разбивающаяся. Так что ни стекло, ни керамика, ни гипс тут не подходят.



7. Может быть пластиковая копилка с дезраствором    типа КПАВ + ИПС + ускоритель коррозии + отдушка.







Поделиться сообщением


Ссылка на сообщение

Не выдержала моя медицинская душа разговоров ни о чем, читайте СанПиН, там все прописано..https://rg.ru/2010/12/12/sanpin-medothody-site-dok.htmlhttps://rg.ru/2010/12/12/sanpin-medothody-site-dok.html

Контейнер должен иметь иглосьемник не на крышке, а оборудован им, а крышка должна плотно закрываться, заполняется контейнер на 3/4, используется всего 3 дня, а потом подвергается утилизации, и неважно сколько в нем игл, 1/3 или 3/4. Если используются физические методы утилизации как у ТС, то дезраствор не используется, если нет, то в контейнере всегда налит дезраствор. Контейнер для сбора отходов группы Б должен быть желтого цвета или промаркирован желтым, контейнер для сбора отходов группы В красного или промаркирован красным, и не разваливаться при случайном падении при транспортировке. Ну и так далее...

Р.S. Неужели когда ТС давали ТЗ, его не снабдили соответствующей документацией?

Изменено пользователем Инфинити

Поделиться сообщением


Ссылка на сообщение
В 21.11.2018 в 20:17, denisgrim сказал:

1. А просто дырочка в крышке не будет работать как иглосъемник?


2. залить иглы монтажной пеной или тем же гипсом нельзя?  Впрочем, такое не продашь.





3. Как потом эти иглы будут в природе на свалке разлагаться? Банка разрушится, и мы получим пластиковую губку с иглами во все стороны?! Губка тоже быстро развалится.



4. Как будете рассчитывать количество пены при неизвестном количестве иголок, прочего мусора и тд? Люди будут набивать банки до упора в целях экономии.  А когда горячаа пластиковая пена в печке полезет во все щели? А если в печку поставят банку плотно закрытую, или дырочка забьется? Будет бомба со шрапнелью!



5.  Или сразу кидать иглы в стеклянную банку и раствор кислоты или щелочи. Можно сухое в банке, требующее долива воды при вводе в эксплуатацию. Будет гидролиз органики и коррозия металла (и банки тоже). Плюс газообразование.



6. Я бы предпочел чтобы у меня на столе стояла банка со сразу деактивированными иглами, а не гепатитная копилка-бомба. И уж тем более не разбивающаяся. Так что ни стекло, ни керамика, ни гипс тут не подходят.



7. Может быть пластиковая копилка с дезраствором    типа КПАВ + ИПС + ускоритель коррозии + отдушка.







Для металлических игл посоветую крепкий водный раствор хлорного железа - и иглы бодро растворит, и продезинфицирует, и газов выделять не будет (хотя солянкой пахнет).

Поделиться сообщением


Ссылка на сообщение
16 минут назад, Максим0 сказал:

Для металлических игл посоветую крепкий водный раствор хлорного железа - и иглы бодро растворит, и продезинфицирует, и газов выделять не будет (хотя солянкой пахнет).

Нержа хром-никелевая, хром-никель-молибденовая будет тратиться?

Поделиться сообщением


Ссылка на сообщение
1 час назад, dmr сказал:

Нержа хром-никелевая, хром-никель-молибденовая будет тратиться?

Первая - да, а вторая в зависимости от содержания молибдена.

Поделиться сообщением


Ссылка на сообщение
18 часов назад, Максим0 сказал:

Для металлических игл посоветую крепкий водный раствор хлорного железа - и иглы бодро растворит, и продезинфицирует, и газов выделять не будет (хотя солянкой пахнет).

Все это неприемлемо для медучреждений, прежде чем рассуждать, надо знать работу этой системы изнутри...

Поделиться сообщением


Ссылка на сообщение

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.
Примечание: вашему сообщению потребуется утверждение модератора, прежде чем оно станет доступным.

Гость
Ответить в тему...

×   Вставлено в виде отформатированного текста.   Вставить в виде обычного текста

  Разрешено не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отобразить как ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставить изображения напрямую. Загрузите или вставьте изображения по ссылке.

Загрузка...

  • Сейчас на странице   0 пользователей

    Нет пользователей, просматривающих эту страницу.

×
×
  • Создать...
