Чему равен эквивалентный диаметр?

Рекомендованные сообщения

Разъясните, пожалуйста, несколько нюансов:
1. Чему равен эквивалентный диаметр межтрубного пространства кожухотрубного теплообменника с поперечными перегородками?
В учебнике сказано, что при обтекании пучков гладких труб за определяющий размер принимается внешний диаметр трубы, но это, как я понимаю, относится только к однократно-перекрестному обтеканию.
2. Как определить тип расположения труб (шахматный или коридорный), если этого нет в условии задачи?

Задачу прикреплю. Решать ее не нужно.

Снимок экрана 2020-05-08 в 20.42.16-min.png

Поделиться сообщением


Ссылка на сообщение

Вроде, дошло. Формула для диаметра получилась такая: dэ = 4S/sqrt((4S+n*dн2*Пи)/Пи). Вывел это из формулы, которую нашел в интернете: S = Пи(Dв2-ndн2)/4. Рейнольдс теперь получился равный всего 261, т.е. формулы для разного расположения труб совпадают. В общем, если все верно, то вопрос снимается. Буду рад, однако, если кто-нибудь формулу все же проверит.

Поделиться сообщением


Ссылка на сообщение

ты так не пугай, я уж подумал девушка пошла во всем этом разбираться :ai:

Поделиться сообщением


Ссылка на сообщение

Нет, я опять ошибся. Теперь думаю, что диаметр равен dэ=n*dн=181*0,020. Но тогда Рейнольдс вновь становится равен заоблачно огромному числу и не ясно, по какой формуле дальше считать Нуссельта. Эх...

Поделиться сообщением


Ссылка на сообщение

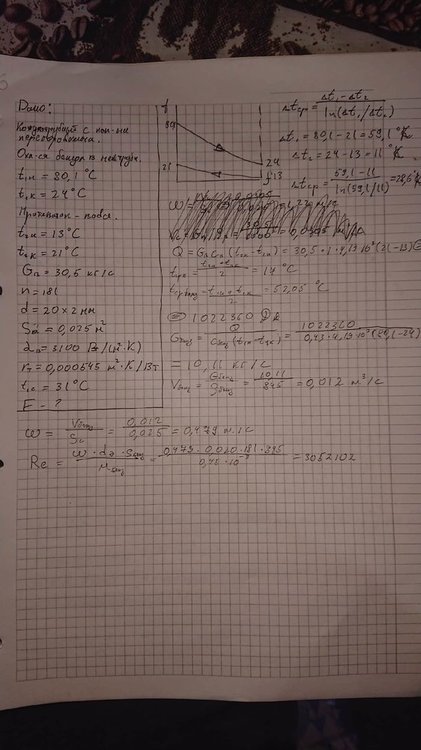

Скину ход решения задачи. Вдруг у меня где-то еще до подсчета Рейнольдса ошибка


Поделиться сообщением


Ссылка на сообщение
5 минут назад, Celestine сказал:

Нет, я опять ошибся. Теперь думаю, что диаметр равен dэ=n*dн=181*0,020. Но тогда Рейнольдс вновь становится равен заоблачно огромному числу и не ясно, по какой формуле дальше считать Нуссельта. Эх...



Бро, а ты не загоняешься? Расход воды тебе даден, дельта температуры на входе и на выходе дана. Проходное сечение наличествует. Коэффициент теплоотдачи задан. ИМХО - тут какая-то арифметика банальная, а ты Рейнольдсом и Нуссельтом загоняешься.

Поделиться сообщением


Ссылка на сообщение
1 минуту назад, yatcheh сказал:



Бро, а ты не загоняешься? Расход воды тебе даден, дельта температуры на входе и на выходе дана. Проходное сечение наличествует. Коэффициент теплоотдачи задан. ИМХО - тут какая-то арифметика банальная, а ты Рейнольдсом и Нуссельтом загоняешься.

А как эту задачу решить-то без Рейнольдсов с Нуссельтами? Иначе я не умею, да и все предыдущие задачи из этой серии решались именно с их помощью. Собственно, вот формула, по которой я планировал найти площадь теплообменной поверхности: F = Q / K*дельтаtср. Для этого мне нужно найти K, для чего мне уже нужен коэффициент теплоотдачи от бензола, который считается с помощью нуссельта.

Поделиться сообщением


Ссылка на сообщение
3 минуты назад, Celestine сказал:

для чего мне уже нужен коэффициент теплоотдачи от бензола, который считается с помощью нуссельта.



Коэффициент теплоотдачи задан в условиях, зачем его считать?

Бро, ты извини, время позднее, пятница, вечер... Я уже Нуссельта от Ардженто с трудом отличаю. Но ты, ей-богу, загоняешься. Не надо быть слишком мудрым, надо быть мудрым в меру :az:

Поделиться сообщением


Ссылка на сообщение
Только что, yatcheh сказал:



Коэффициент теплоотдачи задан в условиях, зачем его считать?

Бро, ты извини, время позднее, пятница, вечер... Я уже Нуссельта от Ардженто с трудом отличаю. Но ты, ей-богу, загоняешься. Не надо быть слишком мудрым, надо быть мудрым в меру :az:

В условии задан коэффициент теплоотдачи от воды, а для нахождения K (коэффициента теплопередачи) нужен еще и коэффициент от бензола. Плюс нужны данные о материале труб и загрязнениях, но это есть в таблице. Ладн, все равно спасиб.

Поделиться сообщением


Ссылка на сообщение
45 минут назад, ash111 сказал:

ты так не пугай, я уж подумал девушка пошла во всем этом разбираться :ai:



xumuk.ru - насквозь сексистский сайт. И у Целестины здесь намного больше шансов получить помощь, чем у какого-нить Бориса-животного :lol:
