На диаграмме плавкости пунктирная линия, что это значит? Диаграмма какого типа получится?

[Пользовате_ль]

[Пользовате_ль]

То, что это линия ликвидуса ясно, почему она из сплошной стала пунктиром? Что в этой области происходит?

[Леша гальваник]

Обычно пунктиром принято рисовать то, что недостаточно подтверждено экспериментально (нечеткие тепловые эффекты, нечетко установленные границы твердого раствора итп), но при этом, пунктирные кривые примерно соответствуют наблюдаемым эффектам и позволяют привести диаграмму к соответствию с принятыми закономерностями их построения...

Хотя, признаюсь, фазовый переход L+Cr в L+Cr со стабилизацией температуры, выглядит несколько странно...



З.Ы. Погуглил - похоже это не расслоение, там где-то есть промежуточная фаза Cr2Sn3))

Изменено 13 Января, 2021 в 18:52 пользователем Леша гальваник

[Пользовате_ль]

Нашла пособие по двойным сплавам, там есть небольшое описание, которое я никак не могу увязать с графиком. В ступор меня вводит то, что там написано промежуточных продуктов нет, хотя я тоже думаю что есть. Cr2Sn3 откуда то ж выделяют

[Пользовате_ль]

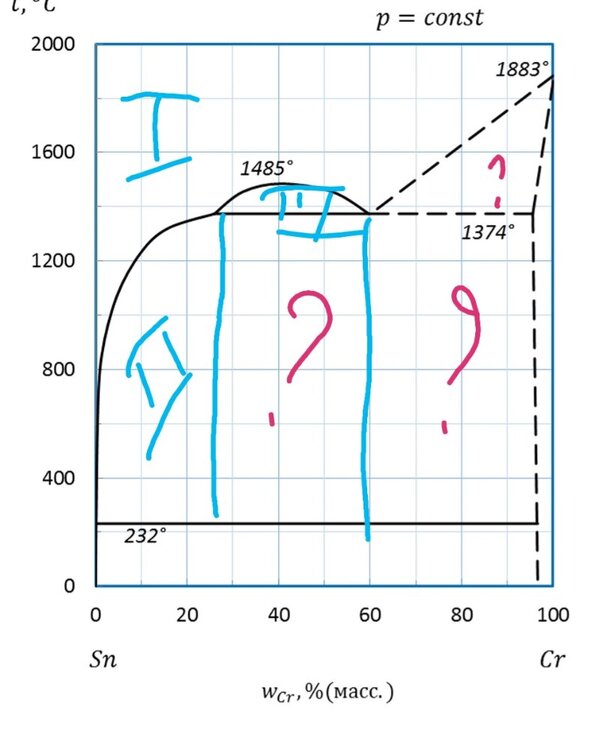

Долго думала, получается область один - это двухкомпонентный расплав хрома и олова, область два - расплав двухкомпонентный и кристаллы хрома, область три - взаимнонерастворимые расплавы? А что с остальными областями? Буду благодарна если кто-то прояснит ситуацию...

[mirs]

4 часа назад, Пользовате_ль сказал:

А что с остальными областями? Буду благодарна если кто-то прояснит ситуацию...

Вы нарисовали две лишних вертикальных линии. Два нижних вопросика - это зона 2.  Типо каша жидкость олово-хром с твердым хромом выше температуры плавления эвтектики 232. В пунктирном треугольнике исчезает растворимость хрома в жидком олове.

А так как треугольник пунктирный - то это расчетные графики. Экспериментом не проверено.

[Пользовате_ль]

Спасибо большое за подсказку! Действительно, лишние вертикали получаются. Я думала зона, в которой хром не растворяется в олове - это вертикальная полоса в конце графика. Это не так? Или это обе зоны?

[Пользовате_ль]

7 часов назад, mirs сказал:

Вы нарисовали две лишних вертикальных линии. Два нижних вопросика - это зона 2.  Типо каша жидкость олово-хром с твердым хромом выше температуры плавления эвтектики 232. В пунктирном треугольнике исчезает растворимость хрома в жидком олове.

А так как треугольник пунктирный - то это расчетные графики. Экспериментом не проверено.

Постаралась учесть сказанное, получилась такая картинка. Теперь не очень понятно что с линиями - сплошняком две дуги - ликвидус, пунктиром - солидус?

[mirs]

4 часа назад, Пользовате_ль сказал:

Я думала зона, в которой хром не растворяется в олове - это вертикальная полоса в конце графика. Это не так? Или это обе зоны?

Все что выше 232 и ниже 1374 - зона частичного растворения хрома в олове.

1 минуту назад, Пользовате_ль сказал:

получилась такая картинк

II- механическая смесь хрома в сплаве олово-хром.

VI- механическая смесь хрома в эвтектике олово-хром. Был бы твердый раствор, сплошной линии 232 бы не было.

232 - нарисована сплошная линия. Это означает, что выше 232 сплав уже не твердый. За исключением пунктирной зоны V.

Изменено 14 Января, 2021 в 10:26 пользователем mirs

[Леша гальваник]

В том и проблемка, что там два процесса лежат на одной горизонтали.. потому поля и плохо срастаются. В этом варианте четвортое и второе поле имеют одинаковый фазовый состав, хотя разделены какой-то моновариантной линией...
