Степень свободы в системе

[invincibl3]

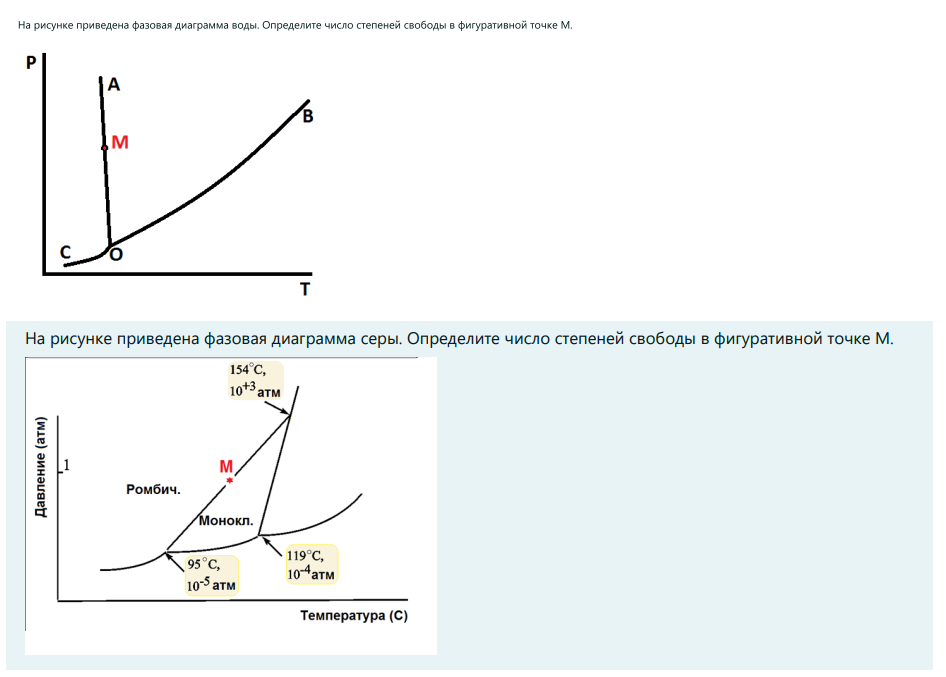

Доброго дня, подскажите как определять на различных графиках число степеней свободы, как пример:

Заранее благодарен.

[M_GM]

Число степеней свободы: f=К-Ф+2

где К - число компонентов

       Ф - число фаз

Для точки М первой диаграммы: К=1 (вода), Ф=2 (твёрдая и газ), f=1-2+2 =1

[Леша гальваник]

30 минут назад, M_GM сказал:

Число степеней свободы: f=К-Ф+2

где К - число компонентов

       Ф - число фаз

Для точки М первой диаграммы: К=1 (вода), Ф=2 (твёрдая и газ), f=1-2+2 =1

Усложним задачу, двухкомпонентная система, изобарные условия, Р = 1атм (т.е. f=К-Ф+1) , фигуративная точка М в двухфазной области:
