Спектр проходимости электромагнитных волн в атмосфере

[Inform]

Интересуют

1) Спектр проходимости света в атмосфере. Скажем если есть точечный источник, дуга, его видно в звездную ночь и на сколько?

2) Спектр проходимости радиоволн диапазона СВЧ

3) Спектр проходимости ИК-лучей невидимого спектра

4) Спектр проходимости ВЧ от 87 до 400 Мгц



[Jeffry]

Есть перевод одной статейки по сабжу.   Можно ещё пройтись по ссылкам.

Вроде бы по этой теме книг много.   Сходу не вспомню, но что-то видел.

Propagation of optical and infrared waves in the atmosphere (rus).pdf

[KoLduN]

05.05.2022 в 18:01, Inform сказал:

Интересуют

1) Спектр проходимости света в атмосфере. Скажем если есть точечный источник, дуга, его видно в звездную ночь и на сколько?

2) Спектр проходимости радиоволн диапазона СВЧ

3) Спектр проходимости ИК-лучей невидимого спектра

4) Спектр проходимости ВЧ от 87 до 400 Мгц

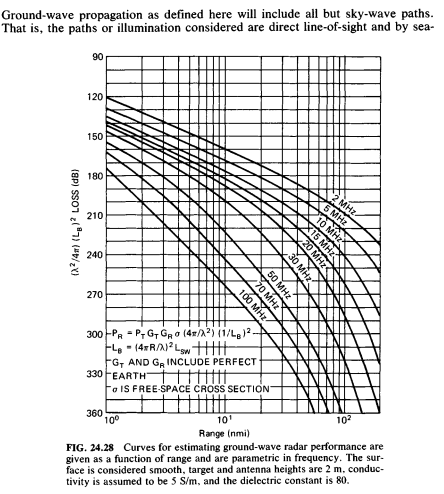

Старый справочник по радиолокации Сколника, есть в инете. Там график есть который все используют.

[Inform]

Это тот график или есть еще?

https://www.geo.uzh.ch/microsite/rsl-documents/research/SARlab/GMTILiterature/PDF/Skolnik90.pdf

Когда на русских сайтах "RUB 469.00 · ‎Out of stock" на западных все намного лучше. Прямиком из гугл поиска даже рекламу читать не нужно. Потому поленился искать на русским.

Может это график отражения от объекта? Скажем если объект небольшой БПЛА то как раз сколько и будет. На 2 Мгц придет 0.01 мкВт потому что объект не в силах отразить много, а на 100 Мгц в добавок потери через воздух.

По поводу

В 05.05.2022 в 18:01, Inform сказал:

Спектр проходимости ИК-лучей невидимого спектра

Это я хотел так примерно оценить на какое расстояние человека видно в звездную ночь с тепловизора. Хотя многие системы используют не тепловизор, а СВЧ-радиолокацию, ИК-подсветку.



Может быть что-то типо "Фары" мощность малая и на любой аппарат позволяет установить. 2 см это 14.9896229 ГГц.

В 05.05.2022 в 18:01, Inform сказал:

Спектр проходимости радиоволн диапазона СВЧ

Т.е. 400 МГц-200ГГц. Так понимаю РЛС на базе антенны Харченко.

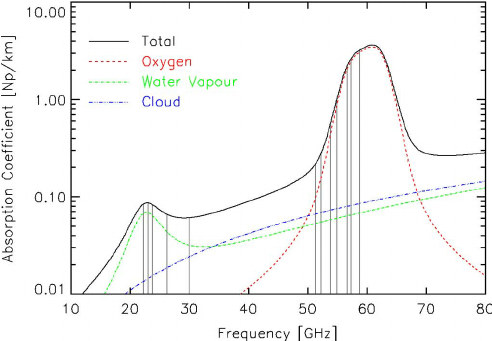

Такие графики есть в сети:



10-20 ГГц имеет наибольшую проходимость.



Тут получается надо 2 графика. По вертикали и по горизонтали. Воздух вверху менее плотный, но там выше влажность.
