Я не химик, а сценарист, объясните пожалуйста что это значит…

[Капитан Рентген]

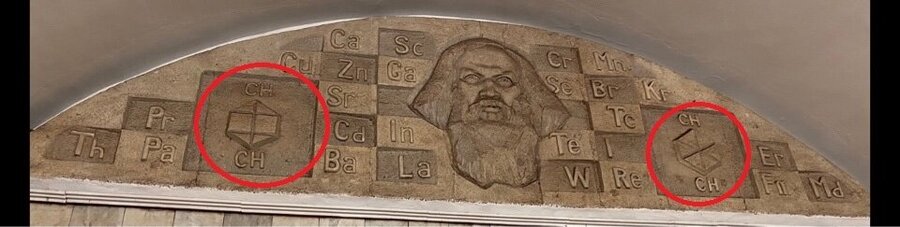

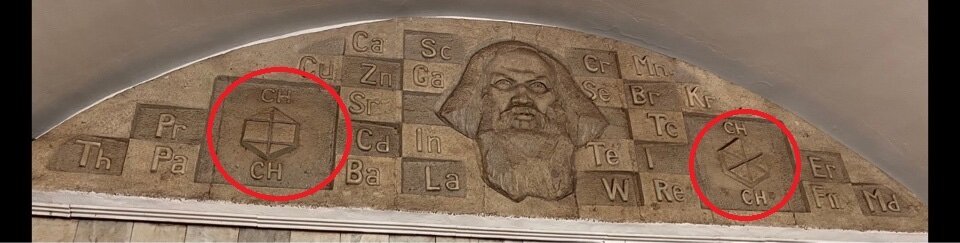

В Москве на станций метро Менделеевская в конце зала есть фреска. На ней элементы из периодической таблицы, портрет Менделеева и два шестиугольника с линиями и надписями СН. Объясните пожалуйста что это такое?

[Sovetnik]

В 03.02.2026 в 18:15, Капитан Рентген сказал:

что это такое?

Похоже на стилизованное изображение молекулы бензола.

[Jeffry]

Похоже, что это призман - гипотетический изомер бензола.

Такой призмы в чистом виде не существует, но вроде бы есть такая призма с заместителями, которые затрудняют её раскрытие.

А справа - гипотетическая структурная формула того же бензола, которая просто некорректна.

Изменено 3 Февраля, 2026 в 15:56 пользователем Jeffry

[Вадим Вергун]

В 03.02.2026 в 18:15, Капитан Рентген сказал:

В Москве на станций метро Менделеевская в конце зала есть фреска. На ней элементы из периодической таблицы, портрет Менделеева и два шестиугольника с линиями и надписями СН. Объясните пожалуйста что это такое?

Есть такая молекула - бензол C6H6, во времена стародавние много было разнотолков как там химическая связь в ней устроена. Квантовых методов не было еще и про ароматичность не знали потому рисовали всякие замысловатые штуки, это одни из них.

В 03.02.2026 в 18:54, Jeffry сказал:

Такой призмы в чистом виде не существует

Существует, еще в 70е годы синтезирован. Он даже стабилен при комнатной температуре.

[grau]

Это древние формулы бензола. Слева - формула Ладенбурга, справа - формула Клауса.



Формулу Ладенбурга оформители нарисовали с искажением, дабы не нарушать шестиугольную симметрию обоих рисунков. На самом деле она имеет вид трёгранной правильной призмы.



Цитата

Правильная призма — это прямая призма, основания которой являются правильными многоугольниками (все стороны и углы равны). Все боковые грани правильной призмы — равные прямоугольники. Углы между боковыми гранями и основаниями равны 90°.



Как уже указали выше, углеводород такого строения был получен значительно позднее бензола и получил название призман, но кроме формулы C₆H₆ ничего общего с бензолом он не имеет, являясь всего лишь его структурным изомером.

[Jeffry]

В 04.02.2026 в 00:06, Вадим Вергун сказал:

в 70е годы синтезирован. Он даже стабилен при комнатной температуре.

Можно ссылку?   Я когда-то читал, что синтезировали стерически затруднённый заместителями.

[Вадим Вергун]

В 04.02.2026 в 15:26, Jeffry сказал:

Можно ссылку?   Я когда-то читал, что синтезировали стерически затруднённый заместителями.

https://pubs.acs.org/doi/abs/10.1021/ja00789a084
Выход печальный, но в целом никакой фантастики.

[Paul_S]

В 03.02.2026 в 18:15, Капитан Рентген сказал:

В Москве на станций метро Менделеевская в конце зала есть фреска. На ней элементы из периодической таблицы, портрет Менделеева и два шестиугольника с линиями и надписями СН. Объясните пожалуйста что это такое?

Главное - непонятно, какое отношение Менделеев имеет к бензолу

[Вадим Вергун]

В 05.02.2026 в 07:17, Paul_S сказал:

Главное - непонятно, какое отношение Менделеев имеет к бензолу

На самом деле прямое. Тот факт что в бензоле у углерода валентность не 4 ставили в пику периодической системе Менделеева. Хотя сам Менделеев на счет строения бензола не высказывался.

[Paul_S]

В 05.02.2026 в 10:46, Вадим Вергун сказал:

На самом деле прямое. Тот факт что в бензоле у углерода валентность не 4 ставили в пику периодической системе Менделеева.

С чего бы, интересно? Номеру группы в ПС соответствует валентность в высшем оксиде, а так валентность у большинства элементов переменная.
