Доброго времени суток!

В некоторых технологических процессах перемещение жидкостей из одной емкости в другую производится передавливанием сжатым воздухом (над поверхностью жидкости в исходном баке создается повышенное давление , за счет чего производится переток жидкости, в том числе при наличии перепада высот H между баками).

Обычно при расчете определяют расход жидкости Q по формуле




Скорость w определяют решения уравнения


где L – длина трубопровода, м; r – плотность жидкости, кг/м3; P1,P2– давление в исходном и приемных баках, Па; l(w) – коэффициент трения, который в некоторых режимах рассчитывается по формуле


Рассчитать расход Q.

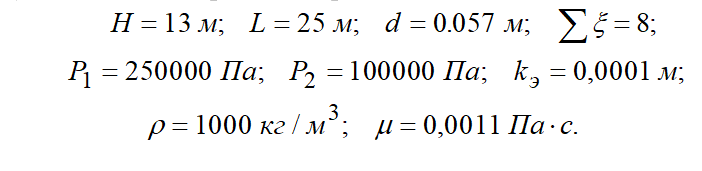

Данные для контрольного расчета:


При решении данной задачи возникает следующий вопрос, для вычисления Re требуется значение w на вычисление, которого влияет Re. Соответственно вопрос, как найти значение Re?
