Подключение газоанализатора СТМ-10

[Leha787]

Всем привет. Надо-бы подключить СТМ-10 из ящика. В инструкции и в сети не нашел порядок настройки и подключения.

Принципиальные схемы есть.

В общем датчик на 1-ой фотке должен понимать газ метан, пропан и изменять сопротивление.

По тестеру изменений не вижу, когда его в газовую плиту сую - оба резистора (примерно по 10 ом) проверил.

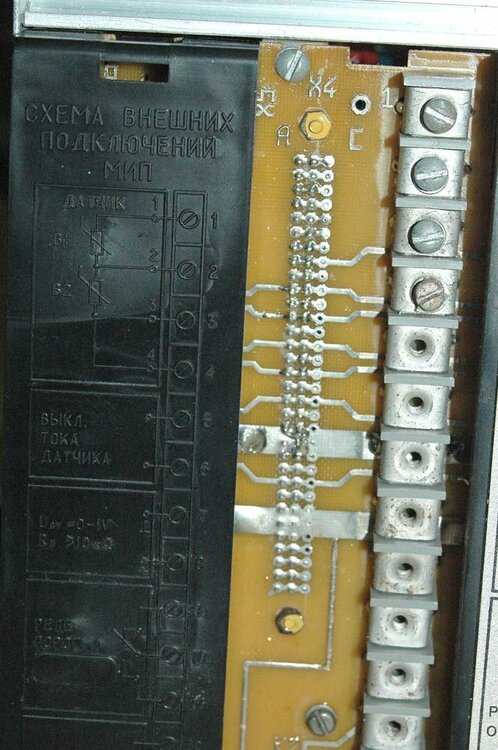

Еще на крышке (2-я фотка) явная ошибка - там клеммы 3-4 замыкаются.

При таком подключении получается 1 резистор замкнут и по картинке к клеммам 1-2-3 резисторы не подключаются и моргает "отказ".

По измерениям между 1-2 - 6В примерно 2-3 3-4 - примерно по 1 В. При вращении "калибр" 2-3 3-4 есть изменения от 0.92 до 1.2 В.

Может кто подключал?

И клеммы 5-6 "отключение тока датчика" для чего?
