Проблемы с электролитом меднения

[ArmiT]

В итоге, могу ли я как-то почистить электролит от тиомочивины и соляной кислоты - углем, или еще чем-то?

[stamp]

нет

[dzetta]

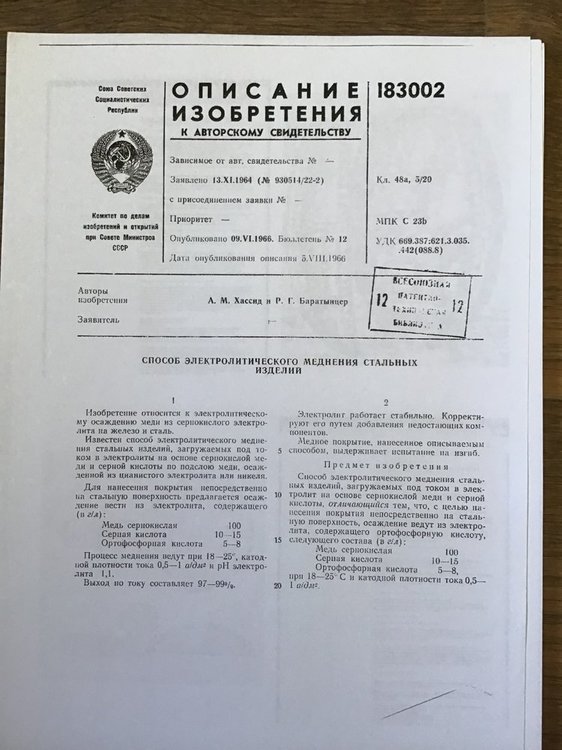

Как обещал





Изменено 4 Июня, 2019 в 15:32 пользователем dzetta

[mirs]

2 часа назад, dzetta сказал:

Как обещал

Фейк.. одын голос пока...просто после чтения..

[mirs]

4 часа назад, stamp сказал:

нет

От соляной кислоты - оксидом или карбонатом серебра.

[dzetta]

1 час назад, mirs сказал:

Фейк.. одын голос пока...просто после чтения..

Извините что флудю. А по русски можно выражаться? Что такое один голос?

Изменено 4 Июня, 2019 в 15:10 пользователем dzetta

[Леша гальваник]

9 часов назад, ArmiT сказал:

В итоге, могу ли я как-то почистить электролит от тиомочивины и соляной кислоты - углем, или еще чем-то?

Дешевле будет приготовить новый.

Имхо, 250 г/л купороса - это много (почти предел растворимости) - хватит и 200 г/л.

Если уж получили хорошую мягкую толстенькую гальванопластическую корочку, и нужен только блеск, его не проблема навести сверху, тоненьким слоем в электролите с блескообразователями (их просто купить, типа компонент А + компонент Б - и не ходить по граблям).

[mirs]

3 часа назад, dzetta сказал:

Что такое один голос?

Что этот  патент - фейк.. Кислое меднение стальных деталей .

Изменено 4 Июня, 2019 в 18:05 пользователем mirs

[Леша гальваник]

5 минут назад, mirs сказал:

Кислое меднение стальных деталей .

Не, кислое меднение стальных деталей не фейк вапче. А качественного достаточно толстослойного кислого меднения стальных деталей патент вроде как и особо не обещает.

[stamp]

Всё что можео добавить в электролит для того чтобы это или уголь, перекись или магранец 03г на литр. Но тиомочевину наверное не убрать, но перекись плохо для блескообразователей, короче тут методом проб и шишек научитесь работать.

Да, сварочную проволоку делают (омедняют) химически в кислом растворе меднения.
