Прибор спектрального анализа своими руками

[Вадим Вергун]

20.03.2023 в 23:20, aversun сказал:

Так диодом и детектируется, только диффузионными Li-Ge или Li-Si, включенным в обратном смещении и охлаждаемым элементами Пельтье.

Для того, что бы выделить импульсы по энергиям, нужен электронный блок включающий многоканальный анализатор импульсов, иначе вы получите большой пик шума и только.

На старых приборах вполне себе использовали ФЭУ + сцинцилятор из специального пластика.  Не факт что сейчас это будет дешевле.

Насколько я знаю в Зеленограде кремниевые детекторы для радиометры делают. Сразу в виде сборки с предусилителем в экранированным корпусе и вроде как даже не огромных денег стоит. Но это для счётных приборов, как оно себя покажет в измерении спектров - загадка.

[aversun]

21.03.2023 в 08:37, Вадим Вергун сказал:

На старых приборах вполне себе использовали ФЭУ + сцинцилятор из специального пластика.  Не факт что сейчас это будет дешевле.

Сцинтилляционные детекторы менее точные, но имеют большой объем измеряемого пространства. И все-равно, к ним нужны фотоумножители (часто охлаждаемые) и многоканальные анализаторы....

Насчет сборок с ЭДД, то да, в сборке нужен малошумящий предусилитель и зарядочуствительный усилитель.

[Andrej77]

Не могу понять почему металлы не флуоресцируют видимым светом под ультрафиолетом? Вроде как и энергии фотонов ультрафиолета достаточно для ионизации. А если электрической  дугой "жарить" тогда спектр в оптическом диапазоне видно.

[Andrej77]

Да и если облучать рентгеном металлы почему не видно из спектра в оптическом диапазоне?

[Andrej77]

Подскажите названия пропорциональных газовых счётчиков для рентгена. Не могу найти, а СССР скорее всего такие были. Это не счетчик Гейгера хотя конструкция похожа. Так же как и на сцинциляторе можно сделать спектрометр, только разрешение лучше.

[aversun]

23.03.2023 в 07:26, Andrej77 сказал:

Подскажите названия пропорциональных газовых счётчиков для рентгена. Не могу найти, а СССР скорее всего такие были. Это не счетчик Гейгера хотя конструкция похожа. Так же как и на сцинциляторе можно сделать спектрометр, только разрешение лучше.

Пропорциональные газовые счетчики обычно проточные, через них медленно течет газ, обычно Ar+10%CH4, по этому готовых вроде и не делалось, конструкция их простая, металлический цилиндр с протянутой по середине тончайшей нитью, у нас нить была вольфрамовая. Слыхал об отпаянных пропорциональных счетчиках на ксеноне, для регистрации жесткого рентгена, но то не наши были.

[Andrej77]

23.03.2023 в 01:23, aversun сказал:

Пропорциональные газовые счетчики обычно проточные, через них медленно течет газ, обычно Ar+10%CH4, по этому готовых вроде и не делалось, конструкция их простая, металлический цилиндр с протянутой по середине тончайшей нитью, у нас нить была вольфрамовая. Слыхал об отпаянных пропорциональных счетчиках на ксеноне, для регистрации жесткого рентгена, но то не наши были.

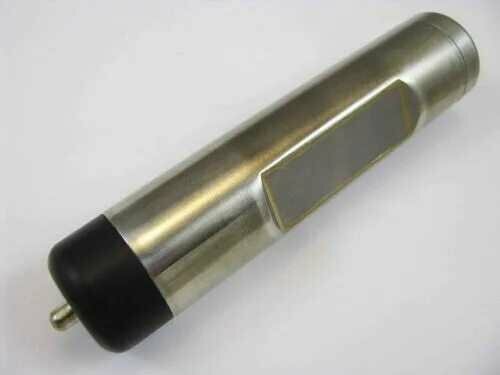

Нашел вот такой СИ11Р  2-40кЭв

[Andrej77]

Эти портативные РФА спектрометры какие линии L или K анализируют? Ведь чтобы заставить "светится" например свинец в K-серии  нужно напряжение на трубке больше 80 кв.

Изменено 22 Марта, 2023 в 21:30 пользователем Andrej77

[aversun]

23.03.2023 в 09:00, Andrej77 сказал:

Нашел вот такой СИ11Р  2-40кЭв

значит есть такой отпаянный и как раз на нужный диапазон.

Теперь микрорентгеновская трубка, блок питания и остальная электроника...

На свинец, на сколько помню, М-линии

Изменено 22 Марта, 2023 в 21:28 пользователем aversun

[Andrej77]

23.03.2023 в 02:27, aversun сказал:

На свинец, на сколько помню, М-линии

А на золото какие линии лучше?
