Ищу провод с разъёмами для ФЭК56

[vinograf]

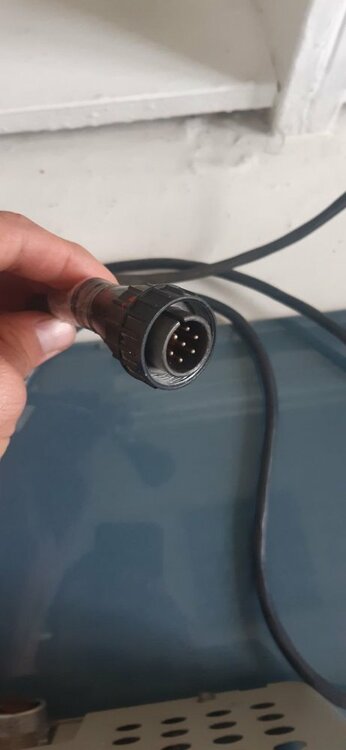

Срочно нужен провод для соединения фэка и стабилизатора. Куплю провод.
Может кто подскажет как соединить их без спец разъёмов.

[Дмитрий76]

В интернете и на радио рынках они есть

[vinograf]

В 03.10.2023 в 21:12, Дмитрий76 сказал:

В интернете и на радио рынках они есть

Есть напремете? Не знаю модели этого провода, поэтому найти не могу

[Дмитрий76]

Я вас немного не правильно понял. Разъемы продаются. А как соединить без разъемов.....паяльником на прямую.

[almalino]

В 02.10.2023 в 20:58, vinograf сказал:

Срочно нужен провод для соединения фэка и стабилизатора. Куплю провод.
Может кто подскажет как соединить их без спец разъёмов.



Готовый кабель (просто в силу специфичности запроса) Вам вряд ли кто подгонит. А что касаемо "как соединить их без спец разъёмов?", то зачем так сложно (хотя и это не проблема в принципе)?

С виду разъём — типичный ШР или 2РТТ. Конкретно спецификацию, разумеется, назвать не смогу.

Но это не проблема: наберите запрос в Yandex'e и скачайте каталог. Там наличествует всё, что надо со всеми нюансами. Сам разъём можно купить в любом из магазинов электронных компонентов, и даже на Ozon'e. А далее — паяльник в руки.

[vinograf]

В 04.10.2023 в 18:09, almalino сказал:

Готовый кабель (просто в силу специфичности запроса) Вам вряд ли кто подгонит. А что касаемо "как соединить их без спец разъёмов?", то зачем так сложно (хотя и это не проблема в принципе)?



С виду разъём — типичный ШР или 2РТТ. Конкретно спецификацию, разумеется, назвать не смогу.



Но это не проблема: наберите запрос в Yandex'e и скачайте каталог. Там наличествует всё, что надо со всеми нюансами. Сам разъём можно купить в любом из магазинов электронных компонентов, и даже на Ozon'e. А далее — паяльник в руки.



спасибо за подсказку

[бродяга_]

https://dip8.ru/shop/product/ds3106a16s_1p_amph/

[Vgold1950]

Граната не той системы

[XooX]

Можете подобрать аналогичный разъём из отечественных  типа ШР.

Они продаются в радиомагазинах. В Москве в ЧипДип можно посмотреть.

Возможно придется брать пару вилка и розетка.

Распайку кабеля придется выполнить самостоятельно или доверить тому, кто сможет это выполнить.

Сам кабель возможно содержит экранированные провода.

Если нет документации, придется Вам немного потратить время.

[XooX]

Маркировка разъемов ШР, ШРГ:

ШР 20 У 5 Н Ш 10 Н - М



ШР – Тип разъема: ШР - штепсельный разъем негерметичный, ШРГ - штепсельный разъем герметичный.

20 – Условный размер корпуса: 12, 16, 20, 28, 32, 36, 40, 48, 55, 60.

У – Конструктивное исполнение приборной части: П - без патрубка, ПК - с прямым патрубком, СК - с угловым патрубком. Конструктивное исполнение кабельной части: П - с прямым патрубком, У - с угловым патрубком.

5 – Количество контактов: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47.

Н – Вид концевой гайки: Э - для экранированного кабеля, Н - для неэкранированного кабеля. В приборном соединителе без патрубка гайка для крепления кабеля отсутствует. Обозначение "Э" - условное.

Ш – Вид соединителя в приборной части: Г - розетка (гнездо), Ш - вилка (штырь). Вид соединителя в кабельной части: Ш - розетка (гнездо), Г - вилка (штырь). Вид соединителя в кабельной части условно обозначается по виду соединителя в приборной части, с которым он сочленяется.

10 – Обозначение сочетания контактов: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 13, 14.

Н – Дополнительный элемент для соединителей, выпускаемых по бРО.364.028 ТУ: Н - покрытие никель. М – пластмассовый корпус.
