Как облудить дюраль (Д16Т) химией/электрохимией?

[SWED]

Всем привет,



Прошу подсказки верного пути решения:



ДАНО: Допустим, имеется некий полый "кубик", у которого низ отфрезерован из Д16Т, а верх из сплава "5052" (~=амг2).


ЗАДАЧА: Нужно надежно и герметично запаять по периметру эти две части обычным оловянным припоем (ПОС63). Внутри кубика потом будет антифриз.


ВАЖНО: нагрев выше 200С не допускается, поэтому цинковые припои типа HTS2000 итд не годятся, к сожалению.



ФИАСКО: Облудить зачищенные наждаком контактные поверхности не получается даже с использованием флюса Ф-64, адгезия = ноль целых ноль десятых :(
Дефицита тепла нет ни на нагрев деталей, ни на плавление припоя.



ВОПРОСЫ:
(1) можно ли химически/электрохимически облудить эти поверхности для последующей пайки паяльной пастой в печи?
(2) можно ли омеднить детали для последующего лужения и пайки? // про гальванопару в курсе, но электролитов не предполагается, поэтому, очевидно, это не проблема.
(3) может, вместо меди нужен другой металл?
(3) (гипотетически) если в камере с аргоном я удалю оксидную пленку с деталей (механически или химически), то это позволит облудить эти сплавы (в аргоне), или все равно не стоит ждать чуда?



К сожалению, я далек от химии - ее изучение завершил еще в школе в прошлом тысячелетии.

Но я буду признателен за любую полезную информацию.

[podlyinarod]

Поиск "лужение алюминия". Можно решать разными способами. Можно ядрёными флюсами. Можно им помогать механически, счищая оксидный слой, к примеру, шлифовальной шкуркой, или металлической ватой, или лезвием. При этом очень полезно наличие или защитной среды, в качестве которой может выступать не только газ, но и, например, машинное масло, или прямо расплавленного припоя.

[SWED]

podlyinarod, благодарю за оперативный отклик.
Поиск по форуму почему-то не дает вообще никаких результатов (не работает?).

А поиск по интернетам привел как раз ко флюсу Ф-64, который, к сожалению, ожидаемого эффекта не дал.

Поэтому и подумалось, что, может, имеется относительно несложный и доступный путь решения из области химии.



Скажите, оксидная пленка на поверхности дюраля - это едиинственная причина, по которой нет адгезии припоя?

[grau]

В 22.08.2025 в 02:47, SWED сказал:

Поиск по форуму почему-то не дает вообще никаких результатов (не работает?)



Да, к сожалению не работает. Админ довольно давно отключил его на модернизацию, но воз и ныне там.

[Максим0]

В спаиваемом алюминии по 2% магния (эти 2% уже сильно влияют на паяемость), дающего со свинцом нерастворимый в олове Mg₂Pb, поэтому с ПОСами хорошего результата в принципе не будет - будет сильно окислятся и при пайке давая непропаи, и после неё давая электрохимическую коррозию. Свинец с магнием совсем не дружат.

При пайке медных проводов к трубкам дюралевых антенн перепробовал разнообразные припои и флюсы, самый лучший результат получил с ПОЦГ-10-1 и эвтектикой ZnCl2+KCl. 1% германия в этом припое увеличивает прочность на отрыв в 1,5-2 раза, если это не критично, его можно заменить ПОЦ-10. Хлоридный флюс коррозиен, его нужно тщательно смывать водичкой.

[SWED]

Максим0, Спасибо большое за разъяснения!

Очень жаль, что есть подводные камни (Sn + Mg), зато очень хорошо, что Вы об этом рассказали.
Тк сменить материал проблематично, поэтому, видимо, придется смотреть в сторону склейки (каким-нибудь БФ-2 итд....)

[Максим0]

В 22.08.2025 в 04:30, SWED сказал:

Максим0, Спасибо большое за разъяснения!

Очень жаль, что есть подводные камни (Sn + Mg), зато очень хорошо, что Вы об этом рассказали.
Тк сменить материал проблематично, поэтому, видимо, придется смотреть в сторону склейки (каким-нибудь БФ-2 итд....)

При чём тут олово? Олово к 2% магния в алюминии относится терпимо, проблему создаёт не олово, а свинец.

ПОЦ-10 паяют алюминиевые сплавы при 200-220^оС.

Изменено 22 Августа, 2025 в 01:00 пользователем Максим0

[podlyinarod]

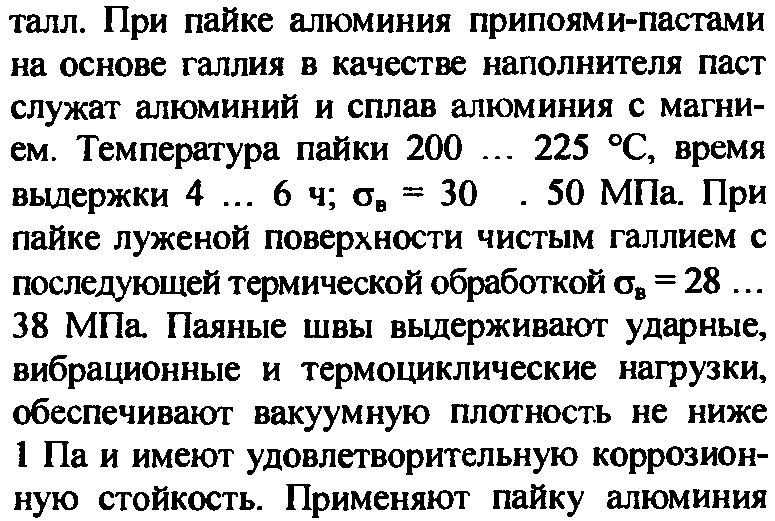

Петрунин И.Е. Справочник по пайке. 2003:

[Максим0]

В 22.08.2025 в 16:39, podlyinarod сказал:

Петрунин И.Е. Справочник по пайке. 2003:

Галлий с алюминием и водичкой хорошо так водорода дают. Даже удивительно про удовлетворительную коррозийную стойкость.

[podlyinarod]

В 22.08.2025 в 15:20, Максим0 сказал:

Даже удивительно

Видимо, термообработка приводит к "утилизации" галлия до малоактивных интерметаллидов в массе, в отличие от случая смачивания поверхности чистым галлием прямо в контакте с водосодержащей средой, когда он не успевает "рассосаться".

Изменено 22 Августа, 2025 в 12:49 пользователем podlyinarod
