Склянка с тубусом исполнение 4

[Kydesnik]

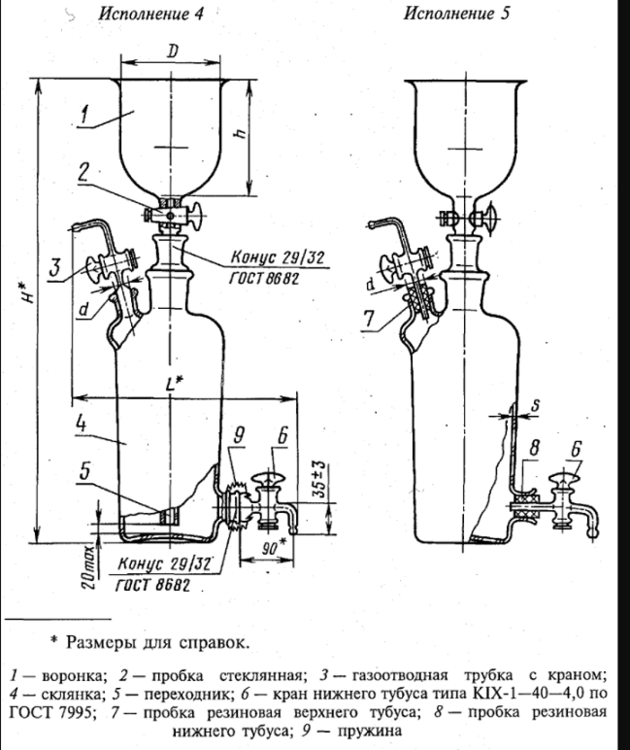

Подскажите как пользоваться и принцип работы.А именно метод анализа кислорода медицинского газообразного: Определение объемной доли двуокиси углерода. Рисунок склянки http://dokipedia.ru/sites/default/files/doc_files/516/439/4/files/image394.png

И по гост 5583-78  в тубус заливается натрия гидроокись (NaOH)  или калия гидроокись (KOH) 20% -е. А от преведущего химика остался раствор в тубусе с наклейкой на нем  (NACI)

Изменено 26 Августа, 2018 в 14:17 пользователем Kydesnik

[Иван1978]

ссылка не открывается

[Kydesnik]

https://yandex.ru/images/search?img_url=https%3A%2F%2Fallgosts.ru%2F71%2F040%2F%D0%93%D0%9E%D0%A1%D0%A2%2025336-82_files%2F131e2122%2025336-82-110.png&p=2&text=-склянка-с-тубусом-исполнение-4%2F&pos=111&lr=38&rpt=simagehttps://yandex.ru/images/search?img_url=https%3A%2F%2Fallgosts.ru%2F71%2F040%2F%D0%93%D0%9E%D0%A1%D0%A2%2025336-82_files%2F131e2122%2025336-82-110.png&p=2&text=-склянка-с-тубусом-исполнение-4%2F&pos=111&lr=38&rpt=simagehttps://yandex.ru/images/search?img_url=https%3A%2F%2Fallgosts.ru%2F71%2F040%2F%D0%93%D0%9E%D0%A1%D0%A2%2025336-82_files%2F131e2122%2025336-82-110.png&p=2&text=-склянка-с-тубусом-исполнение-4%2F&pos=111&lr=38&rpt=simagehttps://yandex.ru/images/search?img_url=https%3A%2F%2Fallgosts.ru%2F71%2F040%2F%D0%93%D0%9E%D0%A1%D0%A2%2025336-82_files%2F131e2122%2025336-82-110.png&p=2&text=-склянка-с-тубусом-исполнение-4%2F&pos=111&lr=38&rpt=simagehttps://yandex.ru/images/search?img_url=https%3A%2F%2Fallgosts.ru%2F71%2F040%2F%D0%93%D0%9E%D0%A1%D0%A2%2025336-82_files%2F131e2122%2025336-82-110.png&p=2&text=-склянка-с-тубусом-исполнение-4%2F&pos=111&lr=38&rpt=simagehttps://yandex.ru/images/search?img_url=https%3A%2F%2Fallgosts.ru%2F71%2F040%2F%D0%93%D0%9E%D0%A1%D0%A2%2025336-82_files%2F131e2122%2025336-82-110.png&p=2&text=-склянка-с-тубусом-исполнение-4%2F&pos=111&lr=38&rpt=simagehttps://yandex.ru/images/search?img_url=https%3A%2F%2Fallgosts.ru%2F71%2F040%2F%D0%93%D0%9E%D0%A1%D0%A2%2025336-82_files%2F131e2122%2025336-82-110.png&p=2&text=-склянка-с-тубусом-исполнение-4%2F&pos=111&lr=38&rpt=simagehttps://yandex.ru/images/search?img_url=https%3A%2F%2Fallgosts.ru%2F71%2F040%2F%D0%93%D0%9E%D0%A1%D0%A2%2025336-82_files%2F131e2122%2025336-82-110.png&p=2&text=-склянка-с-тубусом-исполнение-4%2F&pos=111&lr=38&rpt=simagehttps://yandex.ru/images/search?img_url=https%3A%2F%2Fallgosts.ru%2F71%2F040%2F%D0%93%D0%9E%D0%A1%D0%A2%2025336-82_files%2F131e2122%2025336-82-110.png&p=2&text=-склянка-с-тубусом-исполнение-4%2F&pos=111&lr=38&rpt=simage



3.5. Определение объемной доли двуокиси углерода

3.5.1. Аппаратура и реактивы

Бюретка 1-2-25-01 по ГОСТ 29251, других типов вместимостью 25 см.

Пипетка 4-1(2)-1 или 5-1(2)-1 по ГОСТ 29227.

Склянка для промывания газов СН-1 - 100 или СН-2 - 100 по ГОСТ 25336.

Прибор для отбора и хранения проб газа по ГОСТ 18954 вместимостью 3,0 дм или склянка с тубусом 4-10 по ГОСТ 25336.

Цилиндр 1-100 по ГОСТ 1770.

Весы лабораторные общего назначения 2-го класса точности с наибольшим пределом взвешивания 200 г.

Секундомер механический.

Бария гидрат окиси по ГОСТ 4107, раствор с массовой долей 5% (поглотительный); готовят растворением 5 г гидрата окиси бария в 100 см воды. Раствор быстро фильтруют через плотный бумажный фильтр и хранят в колбе, закрытой пробкой. В пробку вставлена стеклянная трубка, соединенная с промывной склянкой с раствором гидроокиси натрия или гидроокиси калия.

Вода дистиллированная по ГОСТ 6709, дополнительно очищенная от углекислоты по ГОСТ 4517 следующим образом: воду нагревают и кипятят в течение 30 мин до выделения крупных пузырей. При охлаждении и хранении воду предохраняют от двуокиси углерода, присутствующей в атмосферном воздухе.

Натрия гидроокись по ГОСТ 4328 или калия гидроокись, раствор с массовой долей 20%.

Натрий двууглекислый по ГОСТ 4201, раствор с массовой долей 0,04%; готовят растворением 0,04 г двууглекислого натрия в 100 см воды.

(Измененная редакция, Изм. N 1, 3, 4).

3.5.2. Подготовка к анализу

Анализ проводят в склянке для промывания газов. В склянку вливают поглотительный раствор. Объем кислорода, пропущенный через поглотительный раствор, измеряют с помощью склянки с тубусом или прибора для отбора проб газа, присоединенного к короткой трубке склянки на выходе газа. Перед вливанием поглотительного раствора склянку продувают 1-2 мин анализируемым кислородом, который отбирают из баллона с помощью редуктора через резиновую трубку.

3.5.3. Проведение анализа

В склянку для промывания газов вливают 100 см прозрачного раствора гидрата окиси бария. Через раствор пропускают 1000 см кислорода в течение 15-20 мин.

Сравнивают в проходящем свете испытуемый и контрольный раствор, приготовленный в отдельной склянке одновременно с проведением анализа и содержащий в 100 см раствора гидрата окиси бария 1 см раствора двууглекислого натрия, что соответствует объемной доле двуокиси углерода 0,01%.

Кислород считают соответствующим требованиям настоящего стандарта, если опалесценция поглотительного раствора, образующаяся при пропускании кислорода, не будет интенсивнее опаленсценции контрольного раствора.

Изменено 26 Августа, 2018 в 18:08 пользователем Kydesnik

[St2Ra3nn8ik]

Нормально работает ссыль. Просто надо было правильно ее вставить.

[Kydesnik]

4 часа назад, Kydesnik сказал:

И по гост 5583-78  в тубус заливается натрия гидроокись (NaOH)  или калия гидроокись (KOH) 20% -е. А от преведущего химика остался раствор в тубусе с наклейкой на нем  (NACI)

Получается он там простую поваренную соль развел.Не понимаю .А химик был шаристый учитель химии.



Изменено 26 Августа, 2018 в 18:13 пользователем Kydesnik

[yatcheh]

Только что, Kydesnik сказал:

Получается он там простую поваренную соль развел.Не понимаю .А химик был шаристый учитель химии.





А какую связь имеет аппарат Киппа с анализом кислорода на СО2? Бредовая какая-то тема.

[Kydesnik]

Ничего от себя, все по госту : Гост 5583-78 (исо 2046-73) Кислород газообразный технический и медицинский. Подскажите кто знает как  пользоваться склянкой с тубусом. Смысл  склянки в чем?........Через раствор пропускают 1000 см кислорода в течение 15-20 мин. -Нам надо объем кислорода в течении времени.

 Уточню на пальцах* Нам нужно пропустить 1000 см кубических газообразного кислорода  через раствор в склянке Дрекселя, далее соединненую со склянкой с тубусом которая и показывает этот объем.  Я так понимаю работу, кислород поступает в склянку (там есть шкала в литрах) давит на раствор ,а кран нижнего тубуса глядя по рисунку выше приоткрывается и раствор капает.

Изменено 26 Августа, 2018 в 19:27 пользователем Kydesnik

[yatcheh]

Только что, Kydesnik сказал:

Ничего от себя, все по госту : Гост 5583-78 (исо 2046-73) Кислород газообразный технический и медицинский. Подскажите кто знает как  пользоваться склянкой с тубусом. Смысл  склянки в чем?........Через раствор пропускают 1000 см кислорода в течение 15-20 мин. -Нам надо объем кислорода в течении времени.

 Уточню на пальцах* Нам нужно пропустить 1000 см кубических газообразного кислорода  через раствор в склянке Дрекселя, далее соединненую со склянкой с тубусом которая и показывает этот объем.  Я так понимаю работу, кислород поступает в склянку (там есть шкала в литрах) давит на раствор ,а кран нижнего тубуса глядя по рисунку выше приоткрывается и раствор капает.



А-а-а! Так это просто измеритель объёма газа! Запускаете газ после поглотителя в верхний кран, и он вытесняет определённый объём жидкости в верхний сосуд. Потом сливаете его (вытесненный объём) через нижний кран, и измеряете его.

А что расшаренный учитель тудой раствор NaCl запустил - так правильно сделал. В солевом растворе кислород хуже растворяется, точность измерения повышается.

[Kydesnik]

Спасибо за ответ! Но...  Как газ может поднять раствор в верхний сосуд, это какое должно быть давление?  Там пробки  с тубусами повыдавливает  склянка на 5 литров давление газа очень маленькое где то 0,1 кг/см2

Изменено 27 Августа, 2018 в 06:49 пользователем Kydesnik
За разъяснение по раствору респект!

[yatcheh]

3 часа назад, Kydesnik сказал:

Спасибо за ответ! Но...  Как газ может поднять раствор в верхний сосуд, это какое должно быть давление?  Там пробки  с тубусами повыдавливает  склянка на 5 литров давление газа очень маленькое где то 0,1 кг/см2



0.1 атм - не так уж мало, 1 метр водяного столба.

Ну, значит - наоборот. Для отмеривания объёма газа перед пропусканием в поглотитель.

Набираете в аппарат один литр газа (через верхний кран), потом через него же выпускаете в склянку Дрекселя.

Изменено 27 Августа, 2018 в 09:34 пользователем yatcheh
