Перейти к публикации
Форум химиков на XuMuK.ru

Цинковый порошок ПЦР-1 в слиток.


Frun

Рекомендованные сообщения

Дорогие химики! Есть цинковый порошок ПЦР-1, нужно превратить его в цинковый слиток.

Плавиться "в лоб" он не хочет- либо сгорает синим пламенем, либо нагревается в тигле до красна, а при охлаждении рассыпается обратно в порошок.

Что делать- растворять его в солянке и осаждать электролизом? Не очень хочется- может, есть способ проще?

Ссылка на сообщение
51 минуту назад, Frun сказал:

Дорогие химики! Есть цинковый порошок ПЦР-1, нужно превратить его в цинковый слиток.

Плавиться "в лоб" он не хочет- либо сгорает синим пламенем, либо нагревается в тигле до красна, а при охлаждении рассыпается обратно в порошок.

Что делать- растворять его в солянке и осаждать электролизом? Не очень хочется- может, есть способ проще?



Такие порошки сильно окислены. Плёнка оксида не даёт ему сплавляться. Попробуйте добавить буры (тетраборат натрия, ювелирная бура).

Кроме того, он может в процессе плавления окисляться вусмерть, поэтому полезно ещё сверху засыпать толчёным углём.

Ссылка на сообщение
41 минуту назад, ДмитрийМ сказал:

Там надо какой-то легкоплавкий флюс, что бура что уголь начнут работать тогда когда цинк уже сгорит с белым дымом :( ...



Ну, то да. Бура работает выше 600С, а цинк тут уже горит.

Тадыть надо пошерстить интернет, и выяснить, шо цинк плавят с хлористым аммонием и криолитом. Ну, при сплавлении порошка достаточно и хлористого аммония. И температуру не завышать выше 500С. Уголь я бы не отменял. при тёмно-красном калении он уже работает.

Ссылка на сообщение

Да, там хлоридно-фтористые флюсы. Как и для олова и для свинца. Делал такие когда алюминий ПОЦ-30 паял. Вообще это такая сложная зона работы, от 200 до 600 С .... Литиевые соли часто рекомендуют, но дороги конечно :( .

Ссылка на сообщение
2 часа назад, Frun сказал:

Дорогие химики! Есть цинковый порошок ПЦР-1, нужно превратить его в цинковый слиток.

Плавиться "в лоб" он не хочет- либо сгорает синим пламенем, либо нагревается в тигле до красна, а при охлаждении рассыпается обратно в порошок.

Что делать- растворять его в солянке и осаждать электролизом? Не очень хочется- может, есть способ проще?

А что мешает непосредственно перед переплавкой пропитать его насыщенным раствором хлористого цинка?

Ссылка на сообщение
7 минут назад, Максим0 сказал:

А что мешает непосредственно перед переплавкой пропитать его насыщенным раствором хлористого цинка?



Да всё, что угодно, лишь бы оксидную плёнку порушить.

Ссылка на сообщение
5 часов назад, yatcheh сказал:



Да всё, что угодно, лишь бы оксидную плёнку порушить.

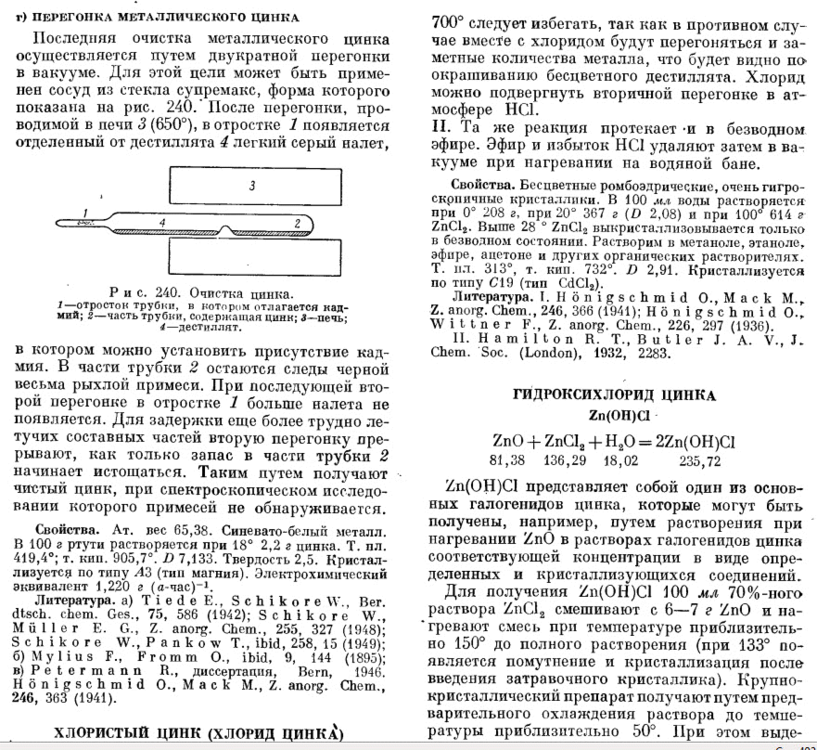

..Да цинка валом на радиорынке !!..и не дорого !!..или обьменяй с небольшой доплатой проблем - то !! С батареек можно наплавить за сутки пол кило я батарейки собираю и всем советую !  Ну может у Георга Брауера 1956 че подойдет ?? электролиз лучче  в сульфате цинка ! У людей цинк -порошок....а я сижу с напильником слиток хуячу !!...пальцы постирал..завал !



Копия 2019-07-13_5-08-44.png

Ссылка на сообщение

Я цинк в чушке на директлоте брал, раза в три дешевле чем по химмагам. Муторно было его конечно на ленточной пиле потом пилить, но все же на пластинки нарезали приятели. Для цементации. Замучался гранулы кислотой потом вытравливать из восстановленных металлов :) .

Ссылка на сообщение

Архивировано

Эта тема находится в архиве и закрыта для публикации сообщений.

  • Сейчас на странице   0 пользователей

    Нет пользователей, просматривающих эту страницу.

×
×
  • Создать...
Яндекс.Метрика
