Рабочий электролит латунирования

[Порутчик]

Надыбал электролит латунирования тут

https://findpatent.ru/patent/182/1824460.html

При указанном токе оседает блестящая медь . Увеличиваю ток покрытие становится желто коричневым и не сильно блестящим. Что с латунными анодами что с нержавейки работает одинаково .Очень чуствителен к токам. Чуть меньше -чистая медь , чуть больше коричнево-жёлтое покрытие. Играюсь с ним , пытаюсь добиться стабильности.

[Порутчик]

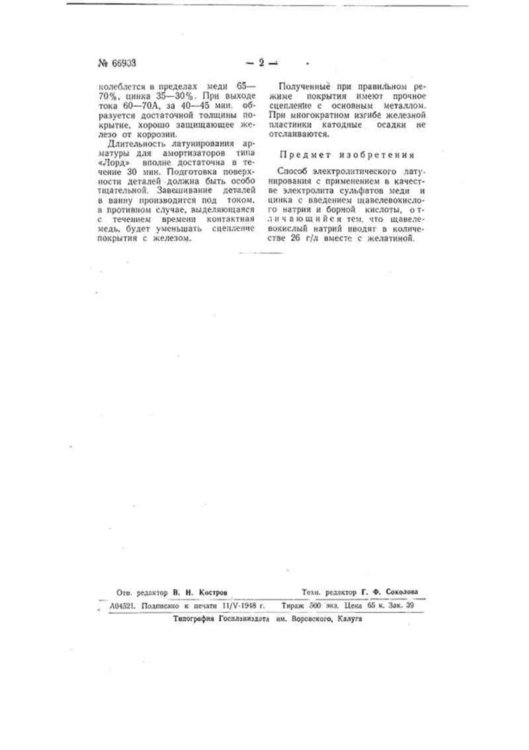

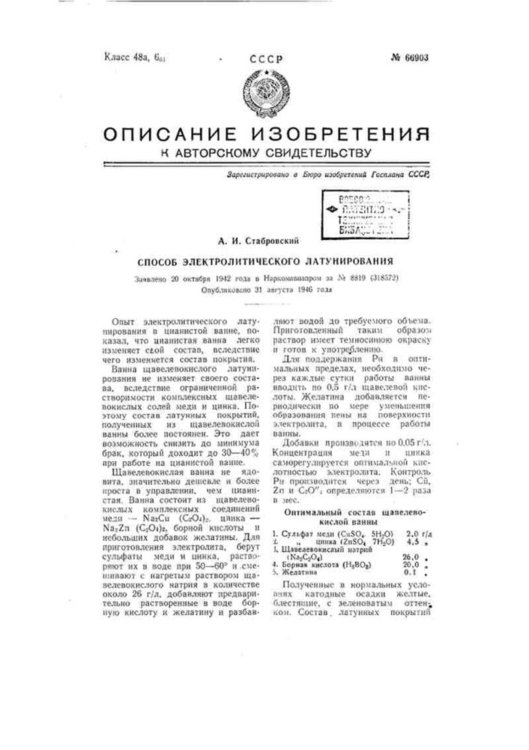

Короче поигрался с этим электролитом и вылил в отходы! Очень капризный! Шаг вправо ,шаг влево и получается лажа а не латунь!. Нарыл ещё один патент и что меня больше всего удивило , это дата подачи заявки! Смотрите сами.

Да наши деды умели из ничего сделать конфетку! Электролит заработал сразу , хоть в патенте нет ни температуры  ни какие аноды и с силой тока не совсем понятно. Цвет покрытия получился точно как в патенте и описано (золотисто жёлтый с зеленоватым оттенком). Осадки блестят как у кота яйца! Все компаненты дешёвые и простые как костыль! Покрывал при следующих условиях ; темп-49С , ток 0,25А  площадь катода (ножа) 0,6 кв дм , анод латунный (притом 1 , но нож покрыло с двух сторон и одинаково. Это говорит о хорошей рассеивающей способности электролита!) Время покрытия 10 минут (прямо на сталь). Снял видео но камера не может точно передать оттенки и игру покрытия.

https://youtu.be/vbuCrYvOQlU

На этом свои поиски электролита латунированния и бронзавания закончил. Буду эти два что заработали оттачивать до идеала!

[mirs]

30.10.2019 в 22:10, Порутчик сказал:

поигрался с этим электролитом и вылил в отходы!

Каким образом?

EDTA комплекс  меди-цинка нужно как-то правильно выливать, или просто в канализацию?

Изменено 3 Ноября, 2019 в 18:03 пользователем mirs

[Порутчик]

В спец контейнер для хим отходов

[Порутчик]

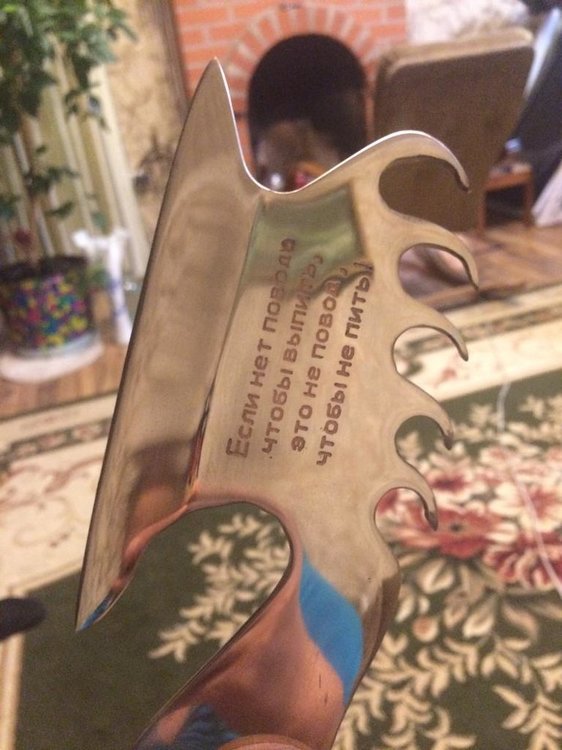

Дедовский электролит зарекомендовал себя очень хорошо! Покрывал топорик поверх никеля . Вместо анодов использовал ёмкость из нержавейки. Ваствора развёл 2 литра и в последний момент вижу что этого мало чтоб покрыть весь топорик. Тупо булыжу водой до нужного объёма и электролит всё равно работает! Только блеск чуть хуже стал. Полирнул слегка войлоком и вот чего получилось

[бродяга_]

отличная работа, Порутчик, так держать!

[stamp]

На латунь не похоже, на бронзу похоже.

[Порутчик]

5 часов назад, бродяга_ сказал:

отличная работа, Порутчик, так держать!

Спасибо , будем стараться!

56 минут назад, stamp сказал:

На латунь не похоже, на бронзу похоже.

Фотик у меня такой что не передаёт точно оттенки

Надыбал ещё один электролит Медь-кадмий. Капризный зараза и осадки не ровно ложатся но  местами чистое золото! Попробую поиграться с ним может получится добиться имитации золота.

[Порутчик]

У меня новые хотелки. Нужен проверенный состав раствора для хим полировки углеродистой стали типа 65Г. Кучу составов перепробывал из книг -результат один. Не полерует а оксидирует! Может кто имел опыт хим полировки углеродистой стали?

[Леша гальваник]

2 часа назад, Порутчик сказал:

Может кто имел опыт хим полировки углеродистой стали?

Имхо, хоть химполировка, хоть электрохимполировка - не полирует оно черные стали по-человечески.

Да и чего можно ждать, если детальку окунул без тока и сразу водород прет... либо растрав, либо блестит, но токи и съемы просто дикие...

Плазма вроде пишут полирует углеродистые стали... но тоже как-то неуверенно пишут...

Хуже всего то, что брак полировки тут, во-первых: практически не отследишь в процессе... и во-вторых: трудно переделывать... с мехполировкой-то все видишь в процессе...
