Намотка самодельного трансформатора

[Jeffry]

В 07.02.2025 в 23:32, yatcheh сказал:

Нужна киянка и дурь, шоб лупить с неё.

Дурь-то она завсегда пригодится.   Как в анекдоте: - А водку мы пьём для запаха.   Дури у нас своей хватает.

[LeadHydroxide]

В 08.02.2025 в 04:32, XuMuK сказал:



Я в детстве кучу трансформаторов и моторчиков намотал сам. Чтобы не гудели мы каждую пластину смазывали парафином и естественно они очень хорошо стягивались болтами. Ничего не гудело 😎



P.S.: Топикстартеру стоило бы сфоткать имеющиеся пластины, чтобы лучше все понимали ситуацию.

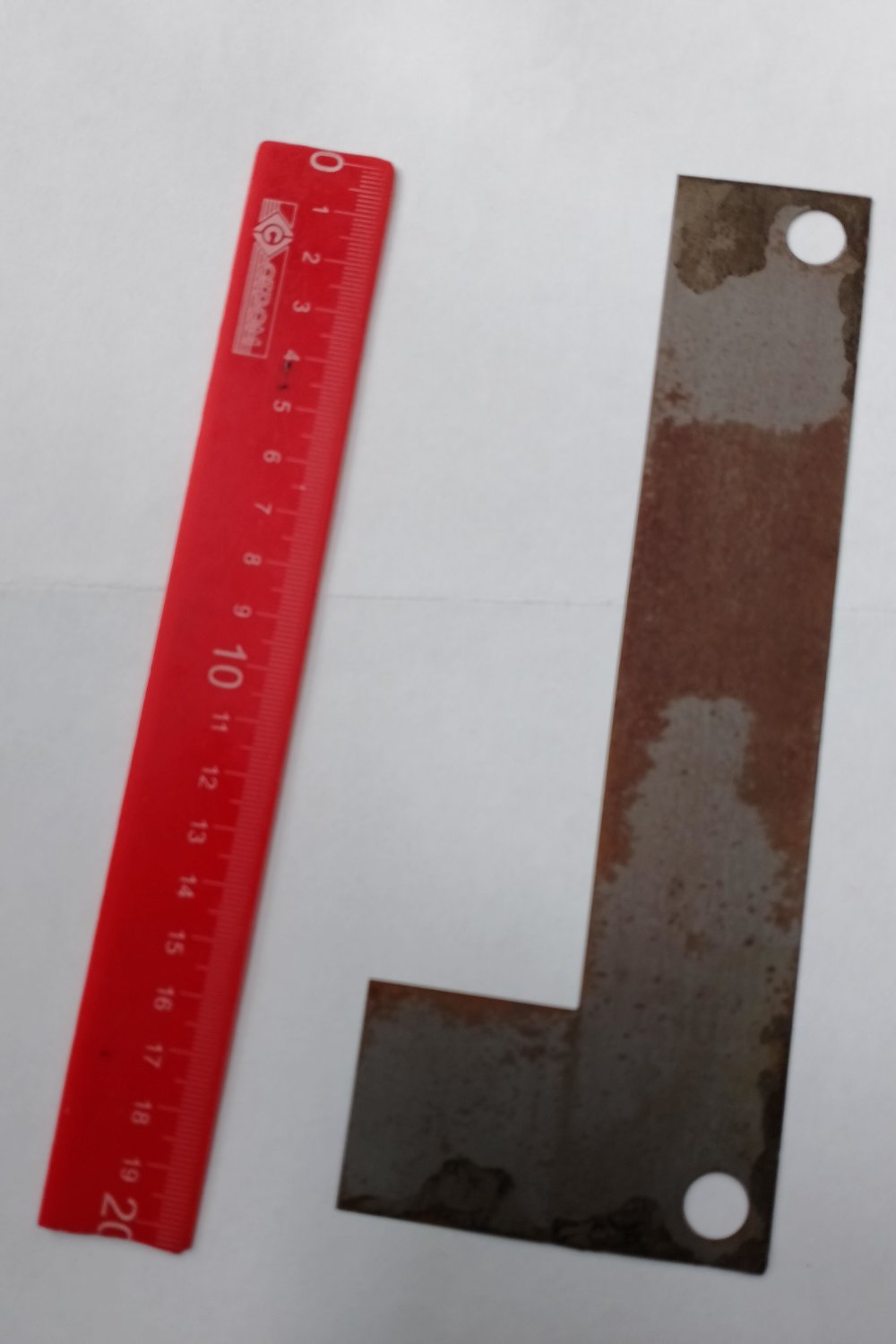

Вот такая вот пластиновина

[podlyinarod]

В принципе, пойдет для стержневого трансформатора, если таких много. Катушки (две, с половинками обмоток одна поверх другой) мотать на подходящей палке с завязками под проводами и клинышками для освобождения, по окончании намотки завязать завязки, выбить клинышки, снять с палки. Пластины засовывать в перекрышку (чтобы они перекрывали зазоры в соседних слоях - так всегда их набирают в трансформаторах).

Проблема в том, что обмоточные провода подходящего диаметра на дороге не валяются...

Изменено 8 Февраля, 2025 в 10:31 пользователем podlyinarod

[бродяга_]

П - образный тр. самый не экономичный по кпд. а из пластин, если их обрезать и смотать в тор, получится самый

экономичный.

[LeadHydroxide]

В 08.02.2025 в 15:37, бродяга_ сказал:

П - образный тр. самый не экономичный по кпд. а из пластин, если их обрезать и смотать в тор, получится самый

экономичный.

Это надо каждую пластину сидеть разрезать, и столько материала в отход уйдет, тогла лучше внукам оставить, если они будут конечно

[Максим0]

В 08.02.2025 в 01:32, yatcheh сказал:

Сначала катушку мотают, потом её на сборку насаживают. Потом вставляют парные пластины наживулю, а потом их (пластины) вбивают до упора деревянным молотком со всей дури. Пермаллой - он мягкий, железным молотком нельзя - плющатся пластины. Нужна киянка и дурь, шоб лупить с неё.

В 08.02.2025 в 04:56, podlyinarod сказал:

Вас обманули насчёт необходимости этого. Если что, я разработал и лично намотал десятки моточных.

Да в принципе да. А то окажется, что там какой-нибудь 79НМ...

Это легко, размеры действительно будут огромные.

Специалисты по пермаллою. Я тут созрел до мощного тороидального трансформатора на 50 Гц с сердечником из ленты 50Н.

Знаю что решение выглядит диким, но:

Не импульсник для надёжности.

Не трансформаторное железо - чтоб снизить ток холостого хода, поскольку работать будет лишь по "праздникам", а в остальное время только счётчик крутить.

Не 79НМ - поскольку у него поле насыщения совсем никакое. Да и пишут что совсем сложный в работе.

Тороидальный - поскольку в продаже есть широкие ленты из 50Н и нет крупных пластин.

Что почитать, дабы правильно его рассчитать?

Чем правильно подрезать ленту для получения у сердечника вместо прямоугольного сечения восьмиугольного?

[LeadHydroxide]

В 08.02.2025 в 22:34, Максим0 сказал:

Специалисты по пермаллою. Я тут созрел до мощного тороидального трансформатора на 50 Гц с сердечником из ленты 50Н.

Знаю что решение выглядит диким, но:

Не импульсник для надёжности.

Не трансформаторное железо - чтоб снизить ток холостого хода, поскольку работать будет лишь по "праздникам", а в остальное время только счётчик крутить.

Не 79НМ - поскольку у него поле насыщения совсем никакое. Да и пишут что совсем сложный в работе.

Тороидальный - поскольку в продаже есть широкие ленты из 50Н и нет крупных пластин.

Что почитать, дабы правильно его рассчитать?

Чем правильно подрезать ленту для получения у сердечника вместо прямоугольного сечения восьмиугольного?

Где можно в продаже тороидальные пластины поискать? Побюджетнее как бы

[Максим0]

В 08.02.2025 в 22:36, LeadHydroxide сказал:

Где можно в продаже тороидальные пластины поискать? Побюджетнее как бы

Тороидальные пластины?!? Это что за геометрия?

[бродяга_]

был у нас в городе мастер делал колечки для сварок на 6 и 10 мм2 по сети.

есть несколько тр. на таком железе и еще кольцо голое в запасе.

В 08.02.2025 в 20:34, Максим0 сказал:

Что почитать, дабы правильно его рассчитать?

начинай расчет с желаемой мощности.

тут еще надо выводы по сети сделать с обоих концов сетевой обмотки.

хотя бы по 3 штуки. это даст 9 положений по регулировки выхода по вторички.

[LeadHydroxide]

В 08.02.2025 в 22:42, Максим0 сказал:

Тороидальные пластины?!? Это что за геометрия?

Для тороидального трансформатора
