Экспресс-анализ припоя (в "домашних" условиях)...

[Velund]

Доброго времени суток уважаемым гуру.



Возникла тут такая задача - понять, каким припоем паялась плата изделия и подобрать правильный припой для ремонта.



Задача в общем то не из тривиальных, потому как уже отмечено, что если, например, залудить плату сплавом Розе (была такая мода у радиолюбителей, и у ремонтников, которые норовили разбавить бессвинцовый припой сплавом Розе, чтобы не повредив плату снять какой нибудь разъем или тяжелый компонент), то в итоге напаяв что то обычным оловянно-свинцовым припоем получаем мину замедленного действия. То же самое, если на луженую оловянно свинцовым припоем плату напаять что то оловянно-висмутовой эвтектикой.



Тут - https://habr.com/ru/articles/437778/ достаточно доступное объяснение.



И вот встает вопрос... Надо имея очень мелкие стружечки припоя, снятого чем то с пайки, определить наличие в них (по отдельности) свинца, кадмия, сурьмы и висмута. Без особых заморочек и токсичных реагентов со сроком хранения в несколько суток.



Методы, которые приходят в голову, как то хлопотны... Может есть что то тривиальное?

[nerpa]

В 28.05.2025 в 04:29, Velund сказал:

И вот встает вопрос... Надо имея очень мелкие стружечки припоя, снятого чем то с пайки, определить наличие в них (по отдельности) свинца, кадмия, сурьмы и висмута. Без особых заморочек и токсичных реагентов со сроком хранения в несколько суток.



Методы, которые приходят в голову, как то хлопотны... Может есть что то тривиальное?

На свинец есть хорошая качественная реакция - потереть стружку бумажкой, смоченной в одном реактиве, потом, если появятся пятна характерного цвета, капнуть на них каплю другого. Перчаток-противогазов-тяг не требуется. Второй реактив - разбавленная соляная кислота, первый - раствор родизоната калия или натрия в 5% уксусной кислоте. Соль калия в растворе стабильна пару дней, а если ацетона добвить, то и дольше. Натрия превращается в тыкву (кроконат) за пару часов.

Изменено 28 Мая, 2025 в 14:05 пользователем nerpa

[Velund]

В 28.05.2025 в 17:01, nerpa сказал:

потереть стружку бумажкой



Все бы хорошо. Но потереть стружку размером в пару десятых миллиметра (на что то сильно большее в смысле пробы не приходится рассчитывать на мелкой SMT плате без ее повреждения) будет сложновато. А тереть прямо по пайкам чем то потенциально коррозивным или оставляющим электропроводящие загрязнения - тоже не очень.



Тут бы что нибудь такое, что могло бы давать характерное окрашивание при помещении микростружки в каплю реактива при наличии в составе припоя искомого... Сурьма, кстати, опциональна, ее можно и не определять отдельно, но она (как и серебро) не должна давать "ложного срабатывания" по другим металлам.

[nerpa]

По пайкам можно водный р-р юзать, если уксус страшно (я уксусным тру, ничего плохого не происходит). Или пошкрябать по пайке кончиком сухой деревянной палочки, после чего исследовать уже палочку (кончик). Можно стружку в буфер бросать - тоже что-то определится. Родизонат, особенно калия, хорошо свинец чует, в книжках пишут, что даже сульфидом красится. У меня контрольный реактив 1 мг/л водный р-р ацетата свинца, красит замечательно.

[Velund]

В 28.05.2025 в 18:23, nerpa сказал:

Или пошкрябать по пайке кончиком сухой деревянной палочки, после чего исследовать уже палочку



Это как вариант, любой химией платы с мегаомными резисторами мелких типоразмеров тереть страшно.

Но посмотрел я ценник на реактив - и ажно пинджак завернулся.

[Velund]

В 28.05.2025 в 18:23, nerpa сказал:

Можно стружку в буфер бросать - тоже что-то определится.



Кстати как вариант, может быть растворять стружку в капле солянки или чего то еще, и уже из нее микропробы брать на прочее?

[nerpa]

В 28.05.2025 в 09:31, Velund сказал:

Но посмотрел я ценник на реактив - и ажно пинджак завернулся.

Цена конская, ага. На вес сравнима с золотом. Я сам варю, выходит ощутимо дешевле.

[chemister2010]

Обычно растворяют в 0,5 мл азотной кислоты и далее делают капельные качественные реакции на металлы.

[grau]

А забытый микрокристаллоскопический метод не подойдёт?

Если есть микроскоп, то можно попробовать.

Тем более, что речь идёт о микроколичествах.



Методов микрокристаллоскопического анализа на свинец, олово, кадмий и сурьму существует много.

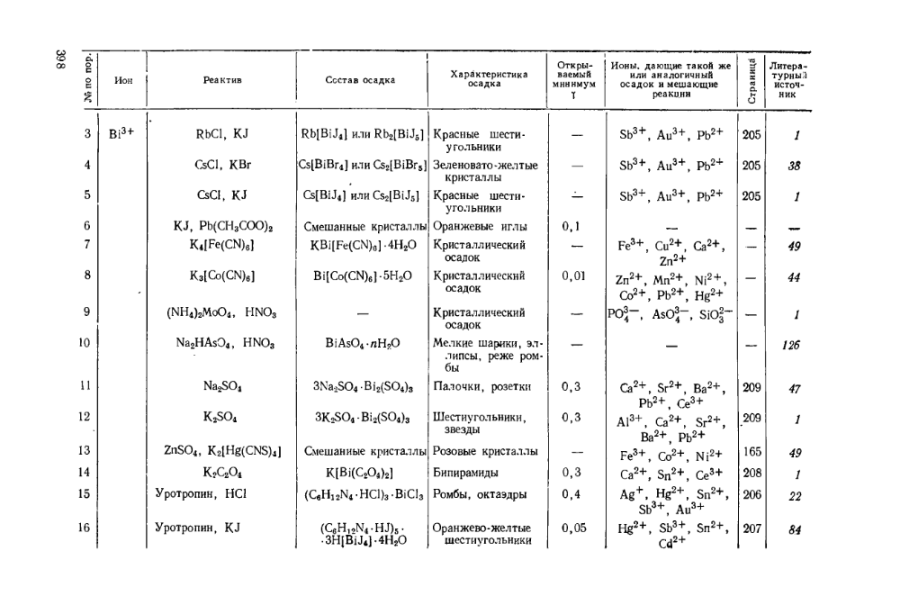

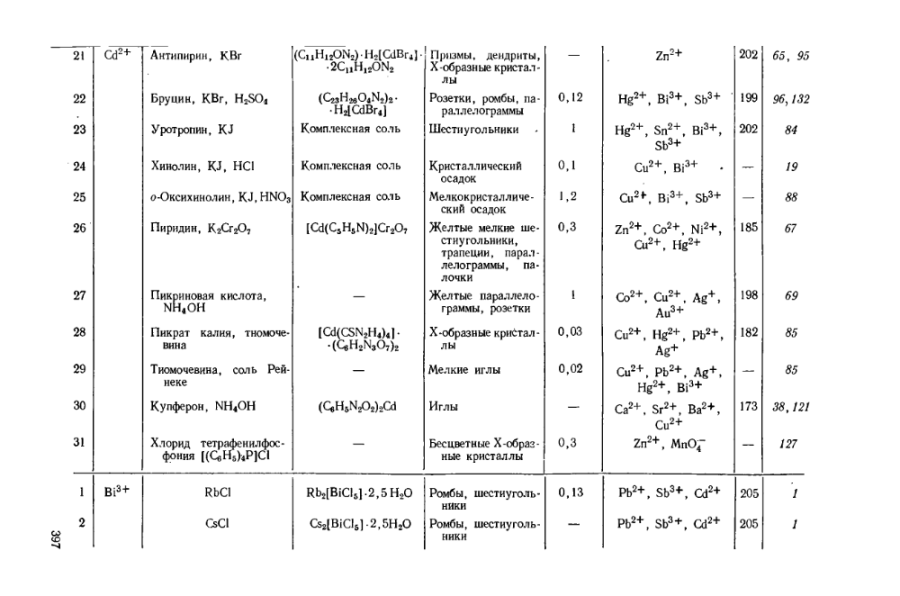

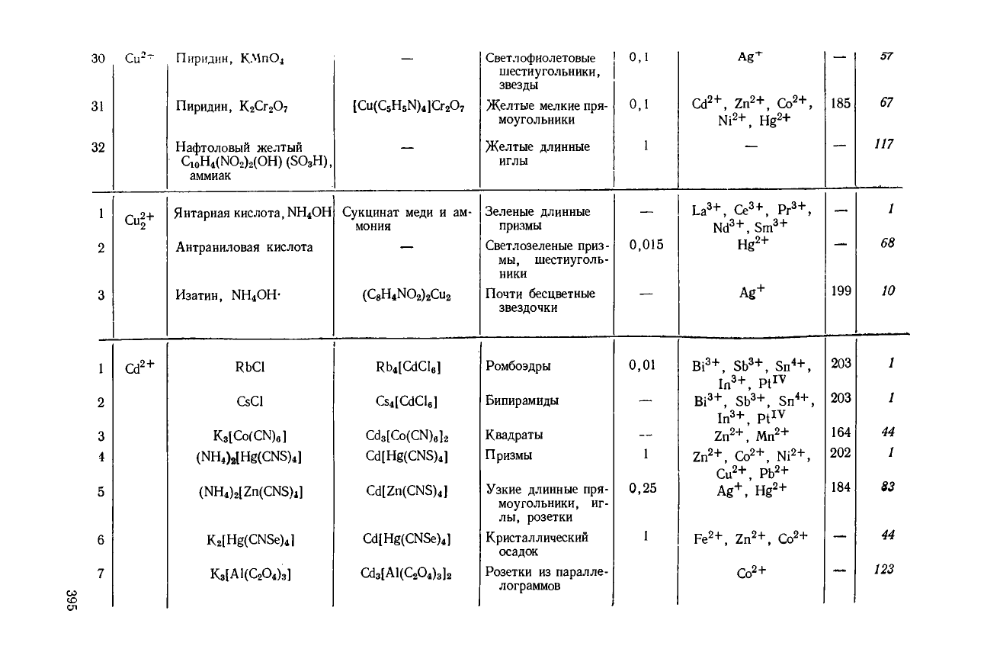

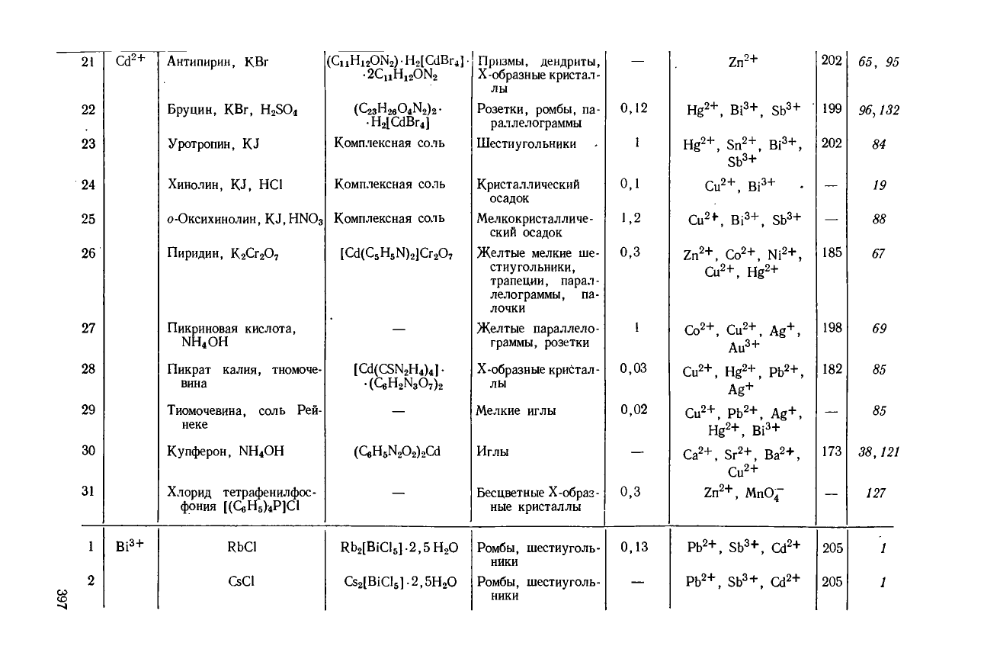

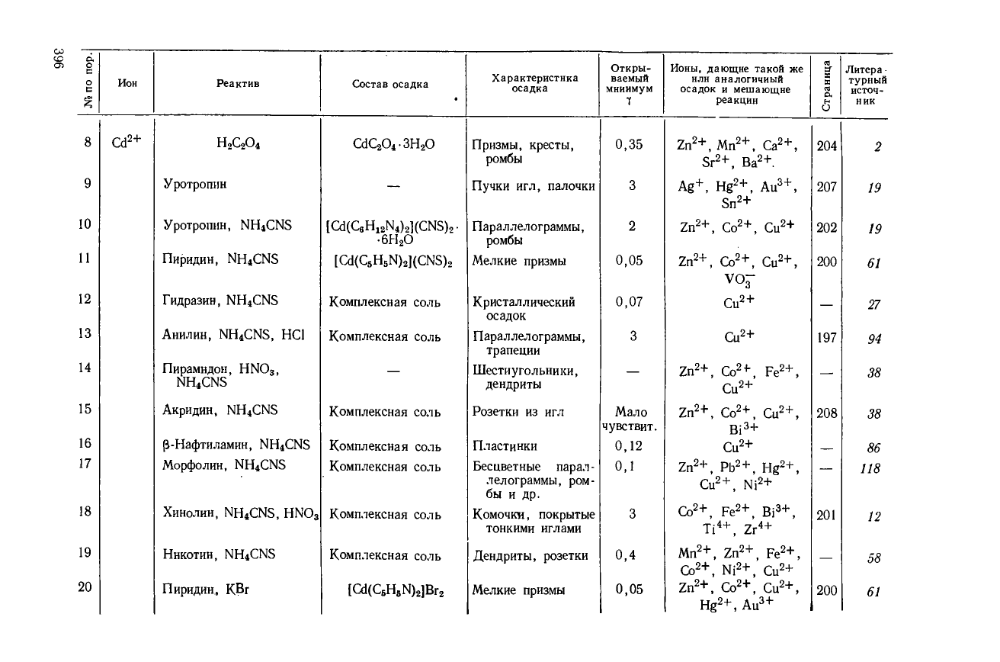

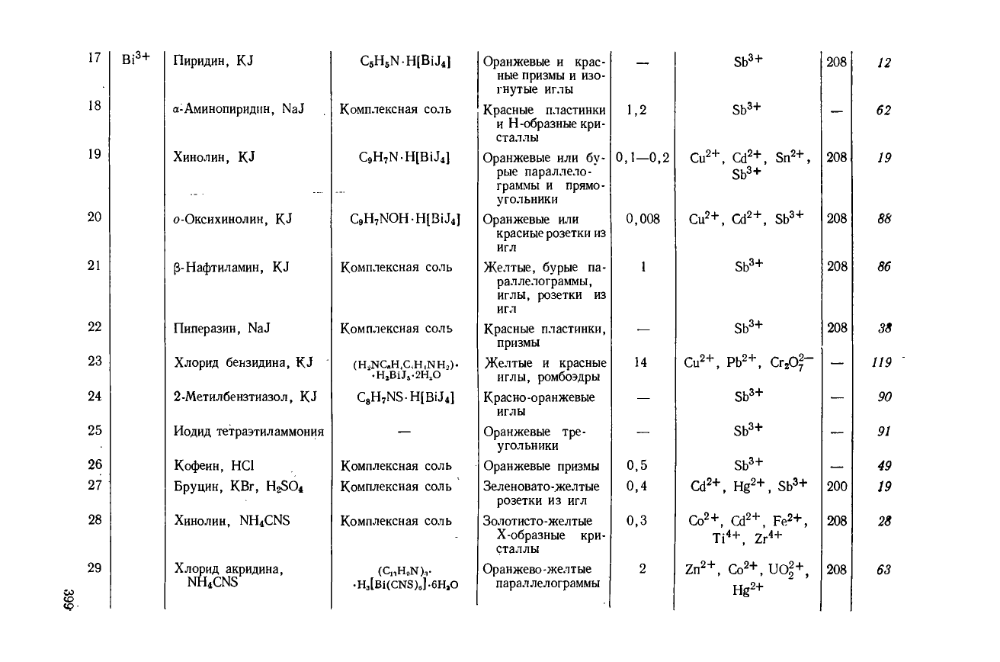

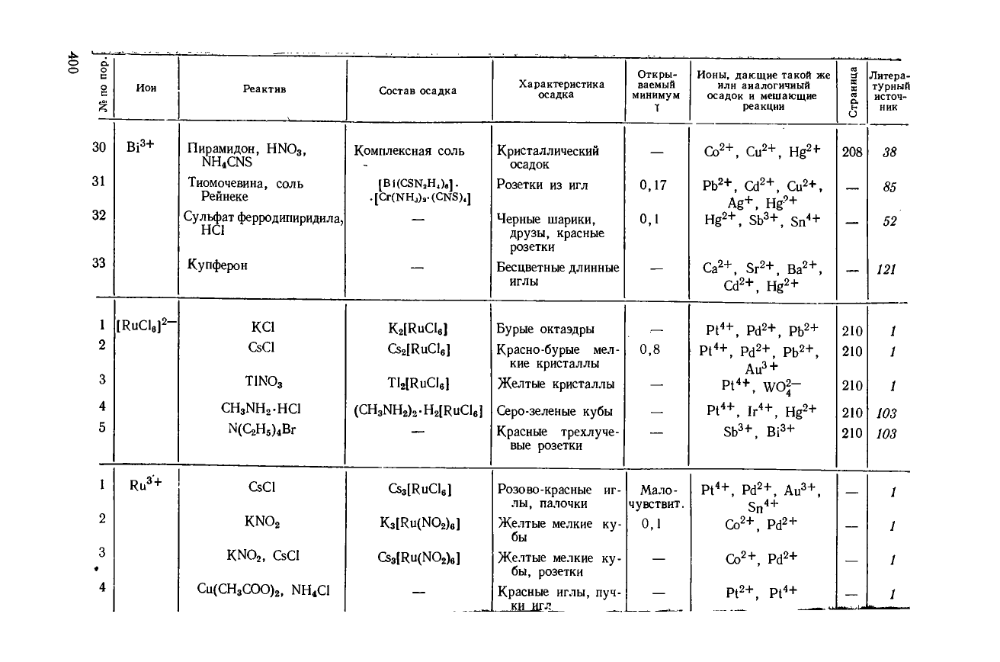

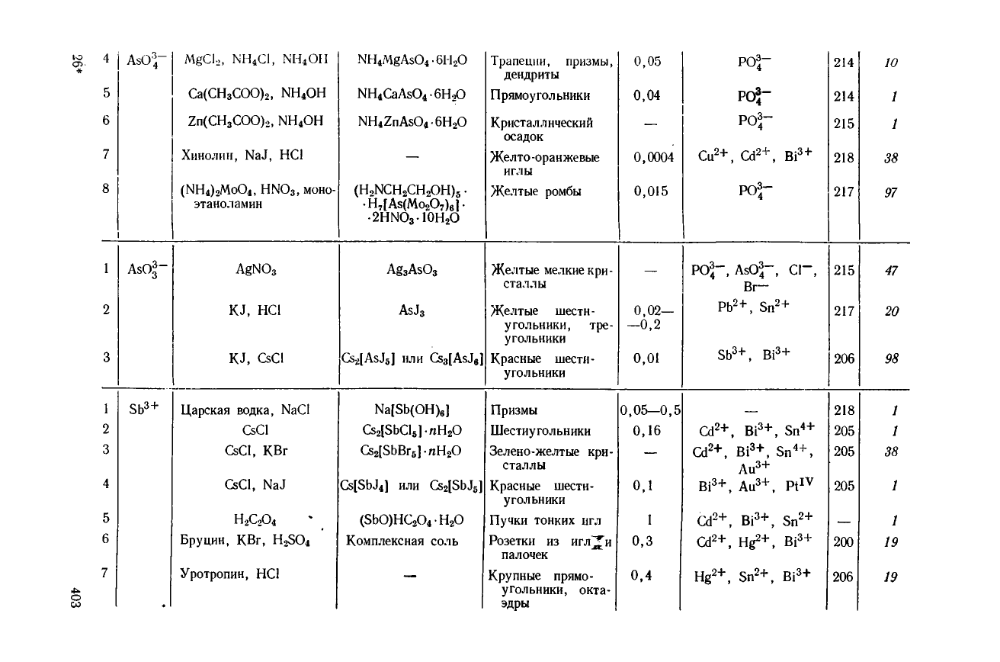

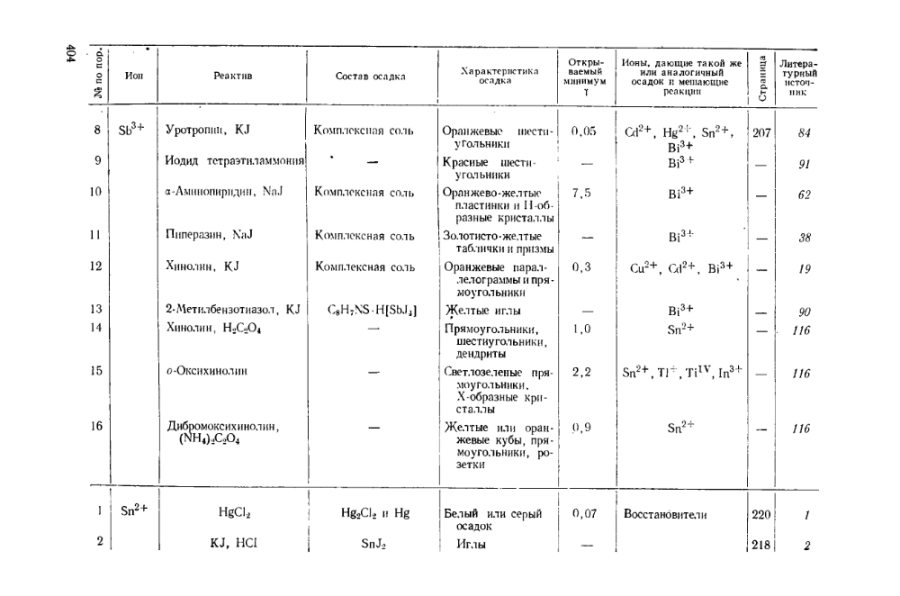

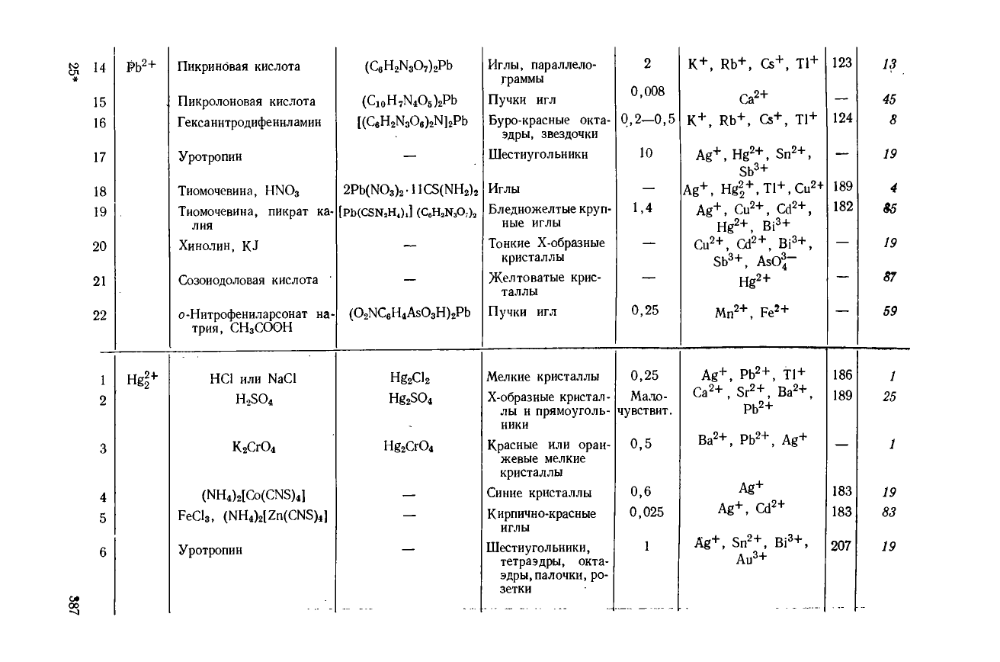

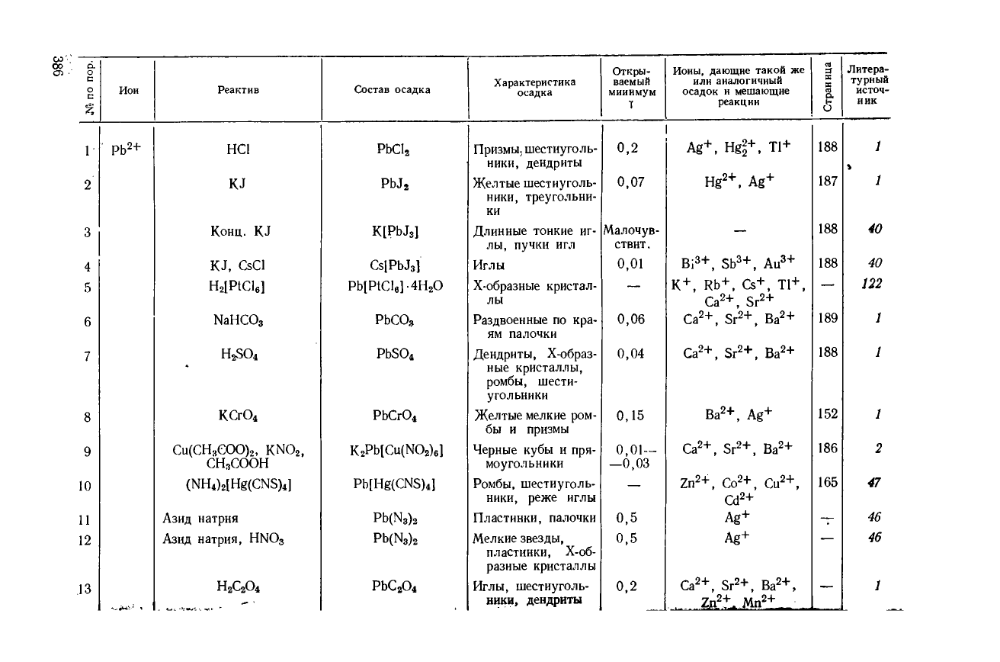

Ознакомьтесь с обзором этих методов (взято из книги Коренмана "Микрокристаллоскопия", 1955):



Спойлер



Подробную информацию о каждом методе см. в упомянутой книге.

[nerpa]

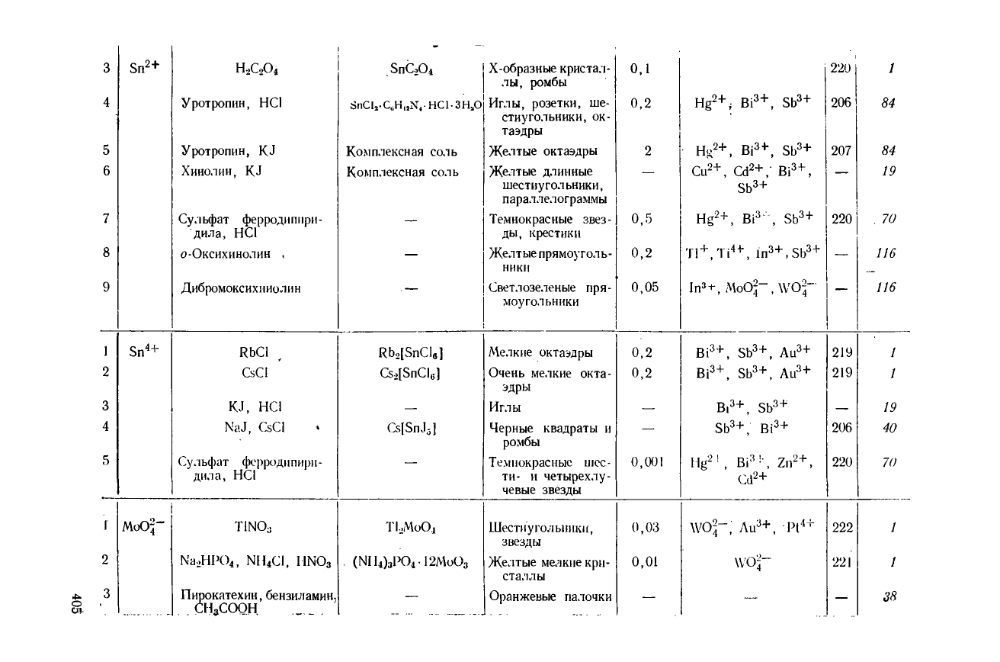

Странно, что в этой таблице не указан цвет кристаллов для реакции хлорида олова с иодидом калия.  Пропустили самое интересное 🙂 (большая лужа на приложенной картинке).

Изменено 28 Мая, 2025 в 19:23 пользователем nerpa
при первой попытке криво сформатировалось
