Термическое напыление для жидкокристаллической линзы

[proxy3d]

2 часа назад, mirs сказал:

Если без индия, то окись олова делается на раз-два. Я из шприца пшикал. Раствор SnCl₄ в метаноле на горячее стекло.

Прозрачный проводящий слой..

Качайте...

https://www.studmed.ru/suykovskaya-n-v-himicheskie-metody-polucheniya-tonkih-prozrachnyh-plenok_2db58f5f4ab.html

за книгу огромное спасибо, буду читать (но думаю это надолго... а пока буду так еще искать решения). Горячее стекло не подойдет. до этого при напылении использовали температуры порядка 50-70 градусов.

поэтому как вариант пробовать серебряное зеркало и искать где в Москве можно сделать напыление.

Есть мысль собрать свою установку для грубых экспериментов, чтобы немного снизить затраты на них..

https://mntc.livejournal.com/33844.html

https://mntc.livejournal.com/34048.html

https://mntc.livejournal.com/34405.html



но мне кажется это не на месяц работы...

автор брал за основу это



так что буду копать во все направления. Не знаю насколько сложно будет собрать то что на видео, но у автора на канале пошагово видео были...  Пробовал написать самому автору на фейсбуке  через знакомых выйти на него, но он молчит.. то ли майские праздники, то ли не хочет отвечать



[St2Ra3nn8ik]

9 часов назад, proxy3d сказал:

Не знаю насколько сложно будет собрать то что на видео

А посмотрите вот эту темку: https://forum.xumuk.ru/topic/192126-самодельная-установка-вакуумного-напыления/#comments

[proxy3d]

3 часа назад, St2Ra3nn8ik сказал:

А посмотрите вот эту темку: https://forum.xumuk.ru/topic/192126-самодельная-установка-вакуумного-напыления/#comments

отлично.. еще на месяц изучать теперь эту ветку))) но видимо иначе ни как... а пока серебряное зеркало. хотел по быстрому реагенты купить, а тут то праздники.. то ждать.. плюнул и решил заказать готовый набор реагентов для серебряного зеркала в Питере. правда пока не ясно насчет доставки некоторых жидких реагентов (хотя я их в москве могу взять), но лучше если разом все нужно отправить чем бегать покупать раздельно все..

[proxy3d]

Вообще чтобы было понятно что за эксперимент. Это получение жидкокристаллических линз.

Смысл следующий. Сейчас все разработки жк линз основаны на том, что делают токопроводяшие дорожки под действием которых кристаллы преломляют пол определённым углом  жк и получаем аналог линзы Френеля. Это дорогой метод и имеет  минусы в том числе минусы линз Френеля.



Моя разработка заключается вот в чем. Я натягиваю мембрану на линзу, делаю токопроводяшее напыление. Снимаю мембрану с линзы и она имеет распределение токопроаодящего слоя принимающего форму линзы. Это существенно упрощает процесс и улишивляет его. Таким образом я могу записать сложные линзы типа фриформ и асферики.

Первые эксперимент показали что практика согласуется с теорией. Сейчас мне нужно улучшить технологию, для этого нужно сделать два напыления.

Если все ок, то буду напылять ITO  , чтобы получить максимально прозрачную мембрану.

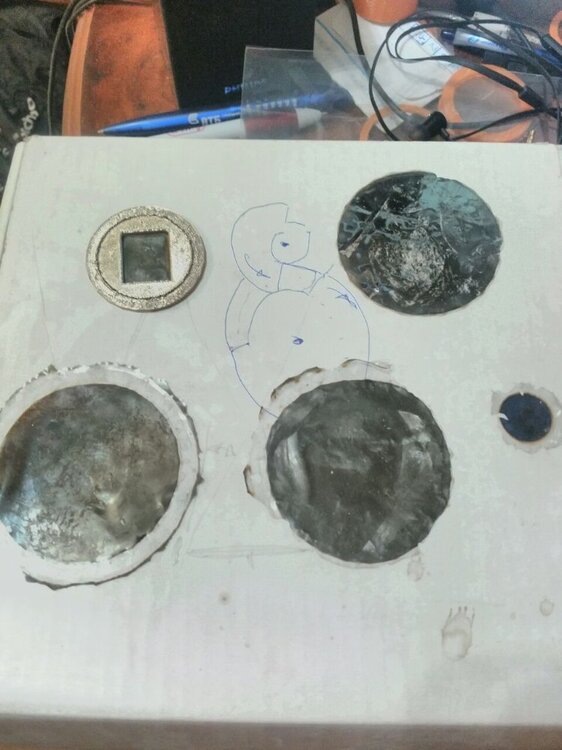

На картине немного понятнее

[proxy3d]



У меня год ушёл на сборку установки, которая позволяла бы наносить мембраны в чистой камере (они чувствительны к любой пыли), чтобы не было пузырьков воздуха (думаю что возможно добавить вакуумную установку) и исключить ручной процесс для точного нанесения, а так же сделать сменные держатели чтобы можно было вынуть подложку и затем напылить на неё.

Изменено 5 Мая, 2021 в 20:58 пользователем proxy3d

[proxy3d]

05.05.2021 в 19:45, St2Ra3nn8ik сказал:

А посмотрите вот эту темку: https://forum.xumuk.ru/topic/192126-самодельная-установка-вакуумного-напыления/#comments

почитал ветку, увы ничего...

[бродяга_]

что бы на силикон серебро село надо хлорным оловом активировать много раз, пока не перестанет скатываться капли воды

и поверхность станет хорошо смачиваемая.

[proxy3d]

07.05.2021 в 21:19, бродяга_ сказал:

что бы на силикон серебро село надо хлорным оловом активировать много раз, пока не перестанет скатываться капли воды

и поверхность станет хорошо смачиваемая.

Спасибо, попробую. Жду окончания праздников, чтобы реагенты купить.

[бродяга_]

на силикон у меня получалось хорошо осадить палладий. рецепт весьма простой, хлористый палладий и восстановитель гипофосфит натрия с избытком.

кстати палладий стабильней серебра в атмосфере.

[proxy3d]

09.05.2021 в 10:43, бродяга_ сказал:

на силикон у меня получалось хорошо осадить палладий. рецепт весьма простой, хлористый палладий и восстановитель гипофосфит натрия с избытком.

кстати палладий стабильней серебра в атмосфере.

Если с серебром не получится то буду его пробовать.

Я серебро пробую, чтобы общие тесты провести распределения сопротивления согласно теории. Пробовал пока графитовую краску, хоть и грубо но подтвердил теорию.

Теперь серебром ещё раз (термическим я уже делал, но тогда было много примесей так как серебро купил в ломбарде и думаю там медь была). В прошлый раз мембрана была нанесена с воздушной прослойкой. Теперь хочу нормально проверить с серебром

Если  все хорошо, то тогда на магнитроне ITO напылять.
