Переработка Ni-Cd аккумуляторов.

[РАДАР]

Доброго времени суток, господа!
Пришла мне на днях в голову замечательная идея - переработать отжившие свое никель-кадмиевые банки из аккумуляторного блока шуруповерта.
Целью сего действия я обозначил для себя извлечение соединений кадмия и никеля, а так же последующее их разделение.
В виду того, что подробной инфы о строении аккумуляторов я не нашел (может просто плохо искал?), то в качестве эксперимента просто извлек внутренности банок и залил их добрым кол-вом 40% серной кислоты.
Раствор был отфильтрован, но к выпариванию я приступил лишь через 2 дня, так как мне нужно было спешить.
Спустя двое суток на дне образовался небольшой осадок, что именно - неизвестно.
Далее раствор был поставлен на плитку и просто упарен с 600 мл. до 100 мл. (См. фото)
В конечном итоге получено нечто, что в теории должно из себя представлять сульфаты кадмия, никеля и, возможно, железа.
В процессе упаривания на дне стакана осадок сформировал некую "пленку". Что это может быть, мне так же неизвестно. Возможно примеси клея или чего-то еще.

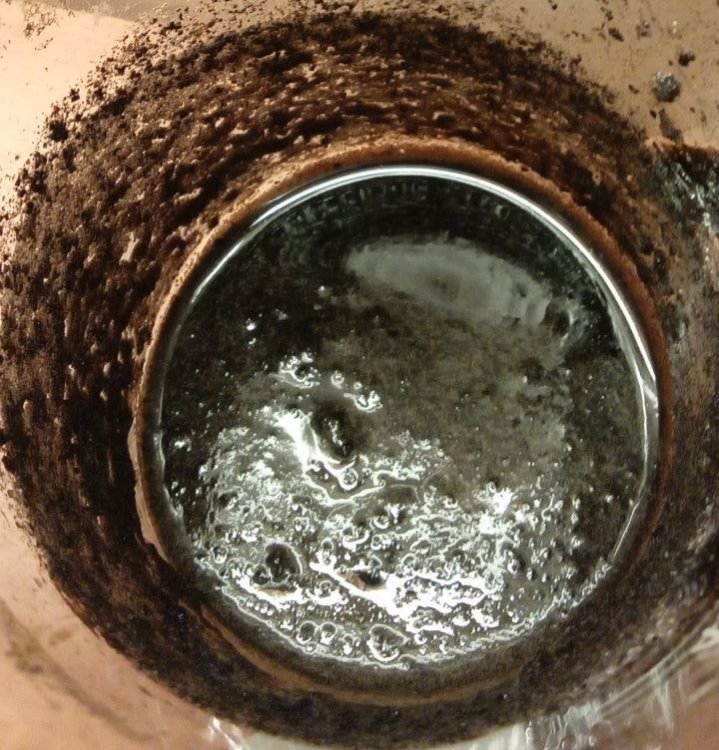

Конечный результат так же на фото. (цвет на самом деле черно-масляный, зеленого оттенка практически нет)
Прошу помощи в определении того, что у меня получилось. Если мои предположения в чем-то неверны, то прошу поправить!


[the_Rion]

Там во-первых должны быть никелевые ленты, свернутые в трубочку а между лентами черный порошек оксида кадмия ну или что там гидроксид, я не помню.



Надо было отделить порошек от ленты и растворять их отдельно друг от друга, нахуя ты все вместе то растворял?



Внешняя оболочка вообще стальная кмк, ее можно было просто выбросить.



 И вообще ты дышы почаще пылью кадмия и его соединений, если хочешь подохнуть.

Изменено 15 Августа, 2022 в 12:26 пользователем the_Rion

[РАДАР]

В 15.08.2022 в 15:25, the_Rion сказал:

Там во-первых должны быть никелевые ленты, свернутые в трубочку а между лентами черный порошек оксида кадмия ну или что там гидроксид, я не помню.



Надо было отделить порошек от ленты и растворять их отдельно друг от друга, нахуя ты все вместе то растворял?



Внешняя оболочка вообще стальная кмк, ее можно было просто выбросить.



 И вообще ты дышы почаще пылью кадмия и его соединений, если хочешь подохнуть.

стальная оболочка была снята, ее там нет.
Отделить черный порошок от ленты весьма проблематично, особенно учитывая факт того, что аккумуляторы старые и все там поокислилось и посклеилось.
Оксид или гидроксид кадмия, как и никель, что чистый, что окисленный, должен был прекрасно раствориться в кислоте, в чем я не сомневаюсь.
Вызывает вопрос черная окраска полученного вещества.

[Вадим Вергун]

В промышленности с успехом направляют это дело в дробилку, а после флотацией отделяют достаточно чистую смесь никеля и стальных оболочек. Их можно разделить, например, магнитной сепарацией, но обычно этого не делают, и используют прям в виде смеси в качестве лигатуры в металлургии. Кадмий вроде вообще не перерабатывают, не выгодно.

[the_Rion]

15.08.2022 в 16:35, РАДАР сказал:

Вызывает вопрос черная окраска полученного вещества.



Там графит наверное есть в этой смеси, то что на фото очень на него похоже.

[St2Ra3nn8ik]

15.08.2022 в 13:35, РАДАР сказал:

Вызывает вопрос черная окраска полученного вещества.

Графит. Добавляют для повышения проводимости электродных масс. Знаю, 20 лет назад курочил дохлые Д-0,55С, правда, ламели потрошил по отдельности, но там было просто. Полученные растворы фильтровал от графита, затем в почти кипящем растворе (чтобы гидрокарбонатов не было) осаждал карбонаты Ni и Cd (осторожно, с углекислым газом летит токсичный аэрозоль! Можно осаждать гидроксиды, но их отмывать будет труднее), промывал осадки карбонатов, потом растворял их в минимально количестве H₂SO₄. Далее - перекристаллизовывал при ст. усл. (спешить некуда было). Вручную разделял кристаллы - NiSO₄ и CdSO₄ кристаллизуются по отдельности (CdSO₄ был загрязнён небольшой примесью NiSO₄). В итоге получил довольно чистый CdSO₄. А вот NiSO₄ до сих пор лежит недоочищенным: в нём какая-то странная, неопознанная мною небольшая примесь в виде очень тонких (как волос) и длинных бесцветных кристаллов-"усов".

Но ещё тогда мне удалось из NiSO₄ (точнее, из NiSO₄ • 7H₂O) вырастить красивые зелёные кристаллы по 1,5 см размером, я тут уже выкладывал их фото несколько лет назад.

CdSO₄ растить не рискнул.

Изменено 15 Августа, 2022 в 17:01 пользователем St2Ra3nn8ik

[Электрофил]

15.08.2022 в 20:54, Вадим Вергун сказал:

Кадмий вроде вообще не перерабатывают, не выгодно.

И куда его деют? Кадмиевая бронза как пример применения.

[РАДАР]

В 15.08.2022 в 19:44, St2Ra3nn8ik сказал:

Графит
перекристаллизовывал при ст. усл. (спешить некуда было). Вручную разделял кристаллы - NiSO₄ и CdSO₄ кристаллизуются по отдельности (CdSO₄ был загрязнён небольшой примесью NiSO₄). В итоге получил довольно чистый CdSO₄. А вот NiSO₄ до сих пор лежит недоочищенным: в нём какая-то странная, неопознанная мною небольшая примесь в виде очень тонких (как волос) и длинных бесцветных кристаллов-"усов".

Благодарю за подробный ответ!
Единственное что меня смущает, так это то, что изначально раствор был прозрачно-зеленым, осадок присутствовал лишь на дне в небольшом количестве и был принят мной за выпавшие кристаллы сульфатов (чего бы то ни было). Впоследствии при нагревании этот осадок не перемешивался и не распределялся по смеси, а образовал некую пленку на подобии приклеенного к днищу стакана целофанового пакета, с за которым скапливались пузыри, "вытягивая" его в некоторых местах. Эдакая желеобразная фракция. А черный осадок появился уже когда объем раствора был упарен в 5-6 раз. Ума не приложу что может присутствовать там в качестве примесей, но отфильтровать, конечно, попробую.

[РАДАР]

В 15.08.2022 в 16:54, Вадим Вергун сказал:

В промышленности с успехом направляют это дело в дробилку, а после флотацией отделяют достаточно чистую смесь никеля и стальных оболочек. Их можно разделить, например, магнитной сепарацией, но обычно этого не делают, и используют прям в виде смеси в качестве лигатуры в металлургии. Кадмий вроде вообще не перерабатывают, не выгодно.

К сожалению, я не имею промышленных мощностей)  Интерес вызывает непосредственно переработка бытовых отходов и т.д. в кустарных либо полукустарных условиях. Конечно я могу просто купить этот сульфат кадмия или никеля за 300-500 руб./кг, но тогда это потеряет изначальный смысл.
Хотя что касается переработки больших объемов тех же алкалиновых батареек, то тут да - проще перемолоть, эта тема уже где-то поднималась на форуме, как я помню, но у меня пока что до этого руки не дошли еще.

В 15.08.2022 в 17:49, the_Rion сказал:



Там графит наверное есть в этой смеси, то что на фото очень на него похоже.

Загвоздка в том, что изначально раствор был прозрачно-зеленым, а осадка практически не было, лишь легкий налет на дне стакана, который мало походил на графит.
